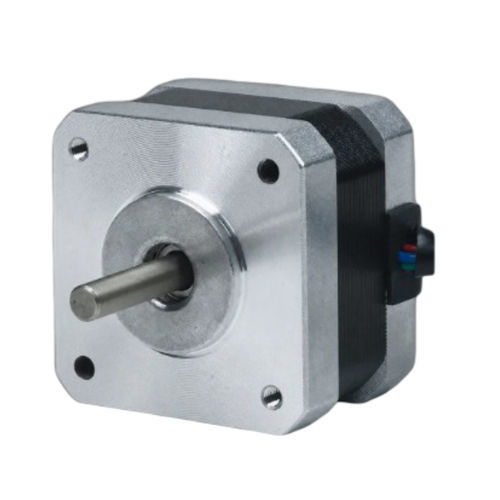

Hybrid-Schritt-Motor 42BHH25-040A-24

2-Phasen-SchrittNEMA 17

Produktübersicht
Der 42BHH25-040A-24 ist ein 42 mm (NEMA 17) 2-Phasen Hybrid-Schrittmotor mit 0,167 N·m (1,7 kg·cm) Haltemoment bei einer Gehäuselänge von 25 mm. Nennstrom 0,4 A/Phase, 4 Leitungen und Welle Ø 5 mm; ausgelegt für präzise Bewegungssteuerung in der Automatisierung, Robotik, CNC und Laborgeräten. Empfohlener Treiber: CW215.

Wesentliche Merkmale

• Stepwinkel: 1,8° (±5%)
• Haltemoment: 0,167 N·m (1,7 kg·cm)
• Nennstrom: 0,4 A/Phase
• Frame: 42 mm (NEMA 17) — Gehäuselänge: 25 mm
• Welle: Ø 5 mm — 4 Leitungen
• Gewicht: 0,22 kg
• Empfohlener Treiber: CW215

Produktdatenblatt
Datenblatt-Referenz: 42BHH25-040A-24. Mechanische Zeichnung, Anschlussplan und Drehmoment-Drehzahl-Kennlinie stehen zum Download bereit.

Mechanik & Leistung
Der Motor passt in standardisierte NEMA-17-Aufnahmen. Nutzen Sie die Drehmoment-Drehzahl-Kennlinie zur Auslegung von Last und Drehzahl. Beachten Sie thermische Grenzwerte und orientieren Sie sich bei Microstepping- und Strom-Einstellungen an den Vorgaben des Treibers CW215.

Technische Daten

• Stepwinkel: 1,8° ±5%
• Haltemoment: 0,167 N·m (1,7 kg·cm)
• Nennstrom: 0,4 A/Phase
• Phasen: 2
• Leitungen: 4
• Wellendurchmesser: 5 mm
• Frame-Größe: 42 mm (NEMA 17)
• Gehäuselänge: 25 mm
• Gewicht: 0,22 kg
• Empfohlener Treiber: CW215
