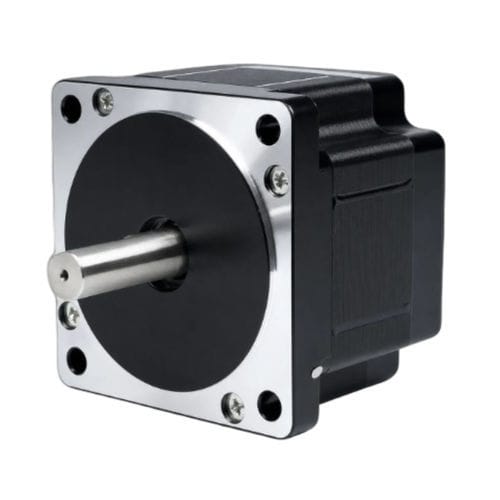

2-Phasen-Schritt-Motor 86BHH65-400A-33C

Hybrid-SchrittNEMA 34

Übersicht
Der 86BHH65 ist ein Hybrid-Schrittmotor im NEMA-34-Format mit einem Gehäuse von 65 mm und einem Haltemoment von 3,33 N·m (34 kg·cm) bei 4,0 A. Die kompakte Bauform und die 12 mm Welle machen ihn geeignet für CNC-Fräsen, Gravurmaschinen und Automatisierungsanlagen mit begrenztem Einbauraum und mittleren Drehmomentanforderungen.

Wichtigste Merkmale

• Haltemoment: 3,33 N·m (34 kg·cm)
• Gehäuselänge: 65 mm
• Rahmen: 86 mm (NEMA 34)
• Wellendurchmesser: 12 mm
• Empfohlener Treiber: CWD860H

Kurzangaben
Rahmengröße: 86 mm (NEMA 34)
Schrittwinkel: 1,8°
Haltemoment: 3,33 N·m
Nennstrom: 4,0 A/Phase
Phasen: 2
Leitungen: 4
Wellendurchmesser: 12 mm
Gehäuselänge: 65 mm
Gewicht: 1,2 kg
Empfohlener Treiber: CWD860H

Zusätzliche technische Informationen
Toleranz des Schrittwinkels: 1,8° ± 5%
Angabe des Haltemoments: 3,33 N·m (34 kg·cm)

Technische Daten

• Modell: 86BHH65
• Rahmengröße: 86 mm (NEMA 34)
• Gehäuselänge: 65 mm
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 3,33 N·m (34 kg·cm)
• Nennstrom: 4,0 A/Phase
• Anzahl der Phasen: 2
• Anzahl der Leitungen: 4
• Wellendurchmesser: 12 mm
• Gewicht: 1,2 kg
• Empfohlener Treiber: CWD860H
