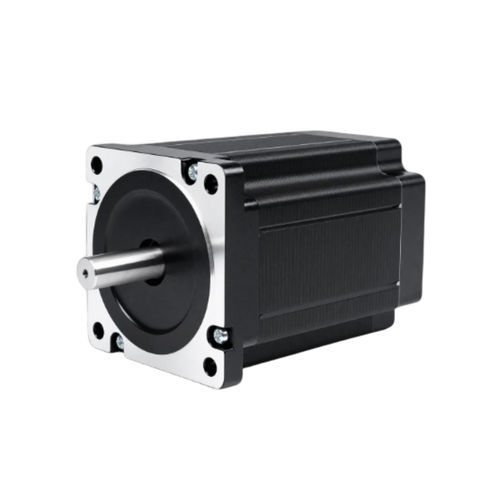

2-Phasen-Schritt-Motor 86BH128-300A-55DHybrid-SchrittNEMA 34Industrie
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Hybrid-Schritt, 2-Phasen-Schritt
- Konfiguration
- NEMA 34
- Anwendung
- Industrie, für Werkzeugmaschinen
- Weitere Eigenschaften
- Hochdrehmoment
- Intensität
3 A
- Drehmoment
4,9 Nm
(3,614055 ft.lb)- Durchmesser
12 mm
(0,47 in)
Beschreibung
Produktübersicht
Der 86BH128 ist ein Hybrid-Schrittmotor mit 86 mm (NEMA 34) Flansch und 128 mm Gehäuselänge, der eine Haltemoments von 4,90 N·m (50 kg·cm) bei 3,0 A/Phase liefert. Die verlängerte Bauform ermöglicht höheren Drehmoment bei moderatem Stromverbrauch und eignet sich für schwere CNC-Fräsen, Plasmaanlagen und großformatige Gravurmaschinen im industriellen Einsatz.
Wesentliche Merkmale
Elektrische Daten
Stepwinkel: 1,8° ±5%
Nennstrom: 3,0 A/Phase
Haltemoment: 4,90 N·m (50 kg·cm)
Phasen: 2
Leiter: 4
Wellendurchmesser: 12 mm
Flanschgröße: 86 mm (NEMA 34)
Gehäuselänge: 128 mm
Gewicht: 3,6 kg
Empfohlener Treiber: CWD860H
Mechanik & Leistung
Mechanische Zeichnungen für die 86BH-Serie sind verfügbar; Drehmoment-Drehzahl-Kurven und variantenspezifische Leistungsdaten können auf Anfrage zur Unterstützung von Integration und Auslegung bereitgestellt werden.
Technische Daten
Der 86BH128 ist ein Hybrid-Schrittmotor mit 86 mm (NEMA 34) Flansch und 128 mm Gehäuselänge, der eine Haltemoments von 4,90 N·m (50 kg·cm) bei 3,0 A/Phase liefert. Die verlängerte Bauform ermöglicht höheren Drehmoment bei moderatem Stromverbrauch und eignet sich für schwere CNC-Fräsen, Plasmaanlagen und großformatige Gravurmaschinen im industriellen Einsatz.
Wesentliche Merkmale
- Haltemoment: 4,90 N·m (50 kg·cm)
- Flansch: 86 mm (NEMA 34), Gehäuselänge 128 mm
- 2-Phasen, 4-Leiter-Ausführung
- Wellendurchmesser: 12 mm
- Empfohlener Treiber: CWD860H
Elektrische Daten
Stepwinkel: 1,8° ±5%
Nennstrom: 3,0 A/Phase
Haltemoment: 4,90 N·m (50 kg·cm)
Phasen: 2
Leiter: 4
Wellendurchmesser: 12 mm
Flanschgröße: 86 mm (NEMA 34)
Gehäuselänge: 128 mm
Gewicht: 3,6 kg
Empfohlener Treiber: CWD860H
Mechanik & Leistung
Mechanische Zeichnungen für die 86BH-Serie sind verfügbar; Drehmoment-Drehzahl-Kurven und variantenspezifische Leistungsdaten können auf Anfrage zur Unterstützung von Integration und Auslegung bereitgestellt werden.
Technische Daten
- Modell: 86BH128
- Flanschgröße: 86 mm (NEMA 34)
- Gehäuselänge: 128 mm
- Stepwinkel: 1,8° ±5%
- Haltemoment: 4,90 N·m (50 kg·cm)
- Nennstrom: 3,0 A/Phase
- Phasen: 2
- Leiter: 4
- Wellendurchmesser: 12 mm
- Gewicht: 3,6 kg
- Empfohlener Treiber: CWD860H
