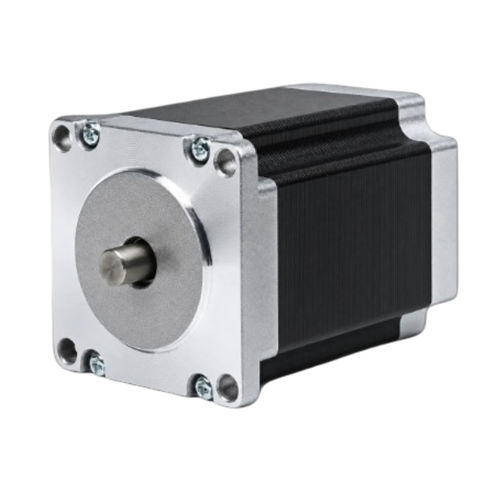

2-Phasen-Schritt-Motor 57BHH76-209B-21B

Hybrid-SchrittNEMA 23Präzision

Produktübersicht
Der 57BHH76-209B-21B ist ein 57 mm (NEMA 23) Hybrid-Schrittmotor mit 2 Phasen und einem Haltemoment von 1,884 N·m (19,2 kg·cm) bei einer Gehäuselänge von 76 mm. Mit einem Nennstrom von 2,1 A/Phase ist er für präzise Bewegungssteuerung in der Industrieautomation und bei Positionieranwendungen ausgelegt. Empfohlener Treiber: CW542.

Wesentliche Merkmale

• 2-Phasen, Schrittwinkel 1,8° — Haltemoment 19,2 kg·cm (1,884 N·m)
• Nennstrom: 2,1 A/Phase — Baugröße 57 mm (NEMA 23)
• Gehäuselänge: 76 mm — Wellen-Ø: 6,35 mm

Elektrische Daten
Schrittwinkel — 1,8° ± 5%
Haltemoment — 1,884 N·m (19,2 kg·cm)
Nennstrom — 2,1 A/Phase
Anzahl Phasen — 2
Anzahl Leitungen — 4
Wellendurchmesser — 6,35 mm
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 76 mm
Gewicht — 1,1 kg
Empfohlener Treiber — CW542

Produktdatenblatt
Datenblatt-Identifikator: 57BHH76-209B-21B

Technische Merkmale / Spezifikationen

• Modell: 57BHH76 (Referenz: 57BHH76-209B-21B)
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 76 mm
• Phasen: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 1,884 N·m (19,2 kg·cm)
• Nennstrom: 2,1 A/Phase
• Anzahl Leitungen: 4
• Wellendurchmesser: 6,35 mm
• Gewicht: 1,1 kg
• Empfohlener Treiber: CW542
