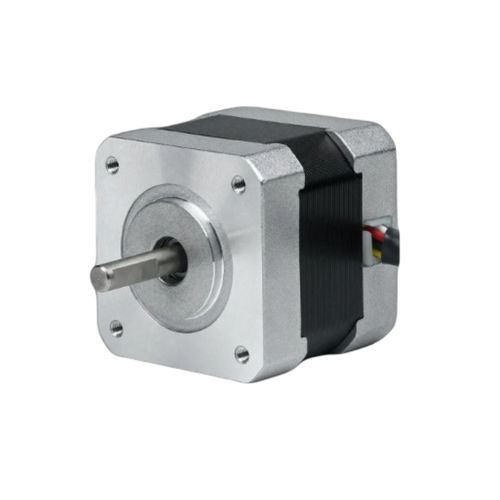

2-Phasen-Schritt-Motor 42BHH39-168A-24

Hybrid-SchrittNEMA 17

Produktübersicht
Der 42BHH39-168A-24 ist ein 42 mm (NEMA 17) Hybrid-Schrittmotor mit 2 Phasen und liefert 0,412 N·m (4,2 kg·cm) Haltemoment bei einer Bauhöhe von 39 mm. Nennstrom: 0,8 A/Phase. Empfohlener Treiber: CW215.

Wichtigste Merkmale

• 2 Phasen, Schrittwinkel 1,8° — Haltemoment 0,412 N·m (4,2 kg·cm)
• 0,8 A/Phase — Baugröße 42 mm (NEMA 17)
• Bau-Länge 39 mm — Wellen-Ø 5 mm

Elektrische Daten

• Modell — 42BHH39-168A-24
• Schrittwinkel — 1,8° ± 5%
• Haltemoment — 0,412 N·m (4,2 kg·cm)
• Nennstrom — 0,8 A/Phase
• Anzahl Phasen — 2
• Anzahl Leitungen — 4
• Wellendurchmesser — 5 mm
• Rahmengröße — 42 mm (NEMA 17)
• Gehäuselänge — 39 mm
• Gewicht — 0,4 kg
• Empfohlener Treiber — CW215

Mechanische Zeichnung
Siehe die mechanische Zeichnung der 42BH-Serie (42 mm / NEMA 17) auf der Produktseite für Montageabmessungen und Toleranzen.

Drehmoment-Drehzahl-Kennlinie
Die Drehmoment-Drehzahl-Kennlinie der 42BH-Serie auf der Produktseite zeigt das Verhalten über den Drehzahlbereich.

Anwendungen

• Präzisionsbewegung: CNC-Maschinen, Pick-and-Place-Systeme, Indexiertische
• Automatisierung: Robotik, Förderpositionierung, Aktuatoren
• Additive Fertigung, Labor- und Prüfstände

Technische Daten

• Handelsbezeichnung — 42BHH39
• Rahmengröße — 42 mm (NEMA 17)
• Gehäuselänge — 39 mm
• Phase — 2
• Schrittwinkel — 1,8° ± 5%
• Haltemoment — 0,412 N·m (4,2 kg·cm)
• Nennstrom — 0,8 A/Phase
• Leitungen — 4
• Wellendurchmesser — 5 mm
• Gewicht — 0,4 kg
• Empfohlener Treiber — CW215
