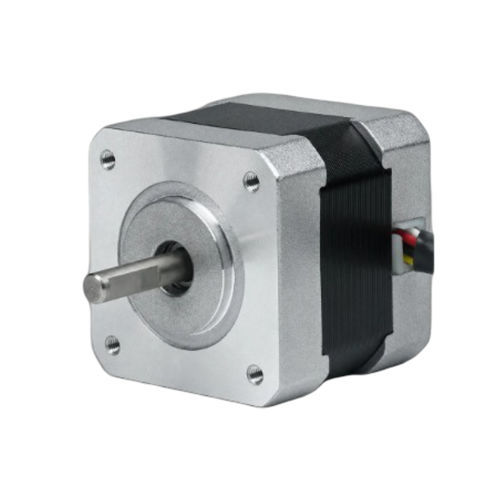

Dreiphasiger Motor 42BHP37W-060-24

Hybrid-SchrittkompaktNEMA 17

Übersicht
Der 42BHP37W-060-24 ist ein 42 mm (NEMA 17) 3-Phasen Hybridschrittmotor mit 0,255 N·m (2,6 kg·cm) Halte­drehmoment in einem kompakten 37 mm Gehäuse. Nennstrom 0,6 A/Phase. Entwickelt für präzise Bewegungssteuerung in der Industrieautomation. Empfohlener Treiber: CW215.

Wesentliche Merkmale

• Schrittwinkel: 1,2° ± 5%
• Halte­drehmoment: 0,255 N·m (2,6 kg·cm)
• Nennstrom: 0,6 A/Phase
• Rahmengröße: 42 mm (NEMA 17)
• Gehäuselänge: 37 mm — Wellendurchmesser: 5 mm
• 3 Phasen, 3 Leiter
• Empfohlener Treiber: CW215

Elektrische Spezifikationen (Auszug)

• Schrittwinkel: 1,2° ± 5%
• Halte­drehmoment: 0,255 N·m (2,6 kg·cm)
• Nennstrom: 0,6 A/Phase
• Anzahl der Phasen: 3
• Anzahl der Leiter: 3
• Wellendurchmesser: 5 mm
• Rahmengröße: 42 mm (NEMA 17)
• Gehäuselänge: 37 mm
• Gewicht: 0,3 kg
• Empfohlener Treiber: CW215

Mechanik & Leistung
Mechanische Zeichnung und Drehmoment‑/Geschwindigkeitskurve der 42BH-Serie werden bereitgestellt, um Montage und Leistungsbewertung zu unterstützen. Prüfen Sie die Drehmomentkurve bei der Auswahl für dynamische Lastprofile.

Anwendungen

• Industrieautomation und Fördertechnik
• Robotik und Pick-and-Place-Systeme
• CNC-Anwendungen und Positionierbühnen
• Präzisionsinstrumente und Laborautomation

Montage & Kompatibilität

• NEMA-17-Befestigungsbild — Rahmen 42 mm
• 5 mm Welle — geeignet für Kupplungen und Riemenscheiben
• Treiberkompatibilität: CW215 empfohlen; Treibereinstellungen für 1,2° und 0,6 A/Phase prüfen
