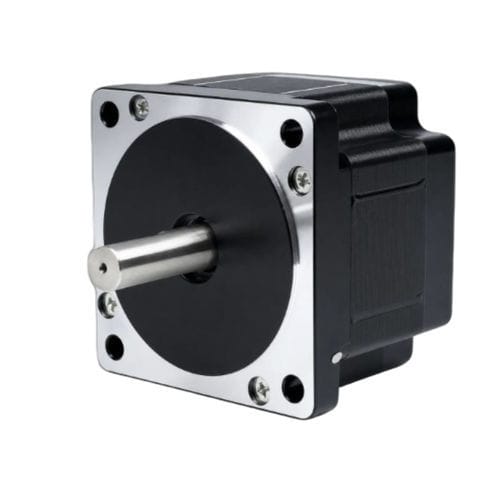

2-Phasen-Schritt-Motor 86BHH60-300A-37D

Hybrid-SchrittNEMA 34

Produktübersicht
Der 86BHH60 ist ein kompakter Hybrid-Schrittmotor im NEMA-34-Format mit einem Gehäuse von 60mm und einem Haltemoment von 2,94 N·m (30 kg·cm) bei 3,0 A. Seine kurze Bauform und die 14mm Welle eignen sich für platzbegrenzte CNC-Maschinen, Lasersysteme und Pick-and-Place-Anwendungen.

Wesentliche Merkmale

• Haltemoment: 2,94 N·m (30 kg·cm)
• Kompakte Gehäuselänge 60mm
• 86mm (NEMA 34) Rahmen
• Wellen-Ø: 14mm
• Empfohlener Treiber: CWD860H

Elektrische Daten (Tabelle)
Schrittwinkel: 1,8° ±5%
Haltemoment: 2,94 N·m (30 kg·cm)
Nennstrom: 3,0 A/Phase
Anzahl der Phasen: 2
Anzahl der Leiter: 4
Wellendurchmesser: 14mm
Rahmengröße: 86mm (NEMA 34)
Gehäuselänge: 60mm
Gewicht: 1,7 kg
Empfohlener Treiber: CWD860H

Mechanische Zeichnung
Mechanische Zeichnung – 86BH Serie (86mm (NEMA 34)) (Abbildung auf der Produktseite verfügbar)

Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Kennlinie (Referenzdiagramm für die Serie; siehe Spezifikationen und Diagramme für Betriebskennwerte)

Produktdatenblatt
Datenblatt-Referenz: 86BHH60-300A-37D

Technische Merkmale / Spezifikationen

• Modell: 86BHH60
• Rahmengröße: 86mm (NEMA 34)
• Gehäuselänge: 60mm
• Schrittwinkel: 1,8° (±5%)
• Haltemoment: 2,94 N·m (30 kg·cm)
• Nennstrom: 3,0 A/Phase
• Anzahl der Phasen: 2
• Anzahl der Leiter: 4
• Wellendurchmesser: 14mm
• Gewicht: 1,7 kg
• Empfohlener Treiber: CWD860H
