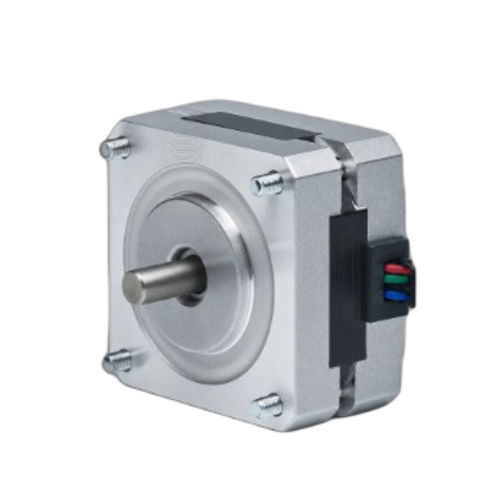

2-Phasen-Schritt-Motor 39BH47-100A-20-20

Hybrid-SchrittNEMA 15

Produktübersicht Der 39BH47-100A-20-20 ist ein 39 mm (NEMA 15) Hybrid-Schrittmotor mit 2 Phasen und einem Haltemoment von 0,196 N·m (2 kg·cm) bei einer Bauhöhe von 47 mm. Nennstrom: 1 A/Phase. Empfohlener Treiber: CW215.

Hauptmerkmale

• 2 Phasen, Schrittwinkel 1,8° — Haltemoment 0,196 N·m (2 kg·cm)
• Nennstrom 1 A/Phase — Rahmenmaß 39 mm (NEMA 15)
• Gehäuselänge 47 mm — Wellendurchmesser 5 mm

Elektrische Daten Schrittwinkel — 1,8° ± 5%
Haltemoment — 0,196 N·m (2 kg·cm)
Nennstrom — 1 A/Phase
Anzahl der Phasen — 2
Anzahl der Leiter — 4
Wellendurchmesser — 5 mm
Rahmengröße — 39 mm (NEMA 15)
Gehäuselänge — 47 mm
Gewicht — 0,6 kg
Empfohlener Treiber — CW215

Mechanik & Leistung Mechanische Zeichnung und Drehmoment-Drehzahl-Kurve für die 39BH-Serie verfügbar, zur Unterstützung von Integration und Auslegung in Antriebssystemen.

Technische Spezifikationen

• Modellbezeichnung: 39BH47-100A-20-20
• Rahmengröße: 39 mm (NEMA 15)
• Gehäuselänge: 47 mm
• Phasen: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,196 N·m (2 kg·cm)
• Nennstrom: 1 A/Phase
• Wellendurchmesser: 5 mm
• Anzahl der Leiter: 4
• Gewicht: 0,6 kg
• Empfohlener Treiber: CW215
