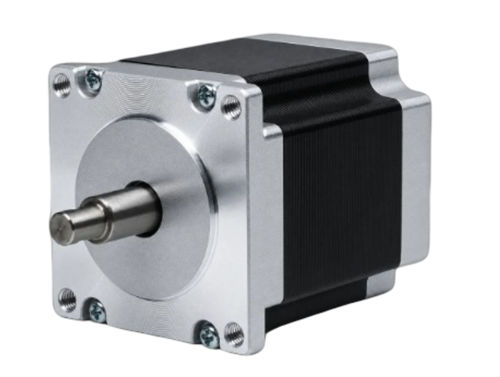

Hybrid-Schritt-Motor 57BHH65-300D-34KB

2-Phasen-SchrittNEMA 23

Produktübersicht
Der 57BHH65-300D-34KB ist ein 57 mm (NEMA 23) Hybridschrittmotor mit 2 Phasen, ausgelegt für präzise Bewegungssteuerung in industriellen Anwendungen. Er liefert 1,177 N·m (12 kg·cm) Haltemoment bei einer Bauhöhe von 65 mm und hat einen Nennstrom von 3 A/Phase. Empfohlener Treiber: CW542.

Wesentliche Merkmale

• 2-Phasen, Schrittwinkel 1,8° — Haltemoment 1,177 N·m (12 kg·cm)
• Nennstrom 3 A/Phase — Rahmen 57 mm (NEMA 23)
• Gehäuselänge 65 mm, Wellen-Ø 10 mm

Elektrische Daten

• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 1,177 N·m (12 kg·cm)
• Nennstrom: 3 A/Phase
• Anzahl Phasen: 2
• Anzahl Leitungen: 4

Mechanische Zeichnung
Mechanische Zeichnung für die 57BH-Serie (57 mm / NEMA 23) verfügbar, zeigt Gesamtabmessungen und Befestigungsdetails zur Integration.

Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Kennlinie (57BH-Serie) bereitgestellt zur Bewertung des Drehmoment-/Drehzahlverhaltens unter Nennbedingungen.

Technische Daten

• Modellbezeichnung: 57BHH65-300D-34KB
• Handelsmodell: 57BHH65
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 65 mm
• Schrittwinkel: 1,8° ± 5%
• Phasen: 2
• Nennstrom: 3 A/Phase
• Haltemoment: 1,177 N·m (12 kg·cm)
• Anzahl Leitungen: 4
• Wellen-Ø: 10 mm
• Gewicht: 0,75 kg
• Empfohlener Treiber: CW542
