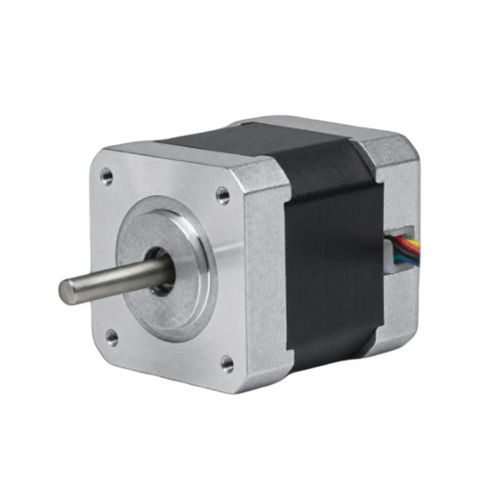

Schrittmotor 42BHH48-140A-07EH

Hybrid-Schritt2-Phasen-Schritt4,8 V

Produktübersicht
Der CW-42BHH48-140A-07EH ist ein kompakter integrierter Hybrid-Schrittmotor NEMA 17 (42 mm) mit integriertem IRS42E-Treiber. Er liefert 0,608 N·m Haltemoment bei 1,4 A/Phase und vereint Motor und Treiber für vereinfachte Verkabelung und platzsparende Installation; geeignet für 3D-Drucker, kleine CNC-Maschinen und kompakte Automatisierungsgeräte.

Wichtigste Merkmale

• NEMA 17 (42 mm) integrierter Schrittmotor mit integriertem IRS42E-Treiber
• Haltemoment: 0,608 N·m (6,2 kg·cm)
• Nennstrom: 1,4 A/Phase, Nennspannung: 4,8 VDC
• Schrittwinkel: 1,8° (200 Schritte/U)
• Kompakte Baukörperlänge: 48 mm
• Vereinfachte Verkabelung — Motor und Treiber in einer Einheit

Übersicht (Tabelle)
Rahmengröße: 42 mm (NEMA 17)
Gehäuselänge: 48 mm Max
Schrittwinkel: 1,8° ± 5%
Haltemoment: 0,608 N·m (6,2 kg·cm)
Nennstrom: 1,4 A/Phase
Nennspannung: 4,8 VDC
Integrierter Treiber: IRS42E

Motorspezifikationen (Tabelle)
Anzahl der Phasen: 2
Schrittwinkel: 1,8° ± 5%
Haltemoment: 0,608 N·m (6,2 kg·cm)
Nennspannung: 4,8 VDC
Nennstrom: 1,4 A/Phase
Phasenwiderstand (20°C): 3,4 Ω ± 10%
Phaseninduktivität (1 kHz): 7,5 mH ± 20%
Rotationsträgheit: 76 g·cm²
Isolationswiderstand: 100 MΩ min (500 VDC)
Isolationsklasse: Klasse B (130°C)
Umgebungstemperatur: -20°C bis +50°C
Umgebungsluftfeuchte: 15% bis 95%
Rahmengröße: 42 mm (NEMA 17)
Gehäuselänge: 48 mm Max
Wellen-Ø: φ5 mm
Leitungsanschluss: 4-adrig, 55 mm Länge, 5 mm verzinnt
Leitungs-Spezifikation: 24AWG UL1430

Integrierter Treiber (IRS42E)
Treibermodell: IRS42E
Montage: 2× M3×40 GB823 Schrauben (diagonal)
Schrumpfschlauch: φ4×45 mm
Montageschrauben (beigefügt): 2× M3×59,5 GB823
Treiberaufkleber: am Treibergehäuse angebracht

Mechanische Zeichnung
Mechanische Zeichnung verfügbar für die 42BHH-Serie (42 mm NEMA 17, integrierter Treiber).

Technische Daten

• Modell / Serie: 42BHH48
• Phasen: 2
• Schrittwinkel: 1,8° ± 5% (200 Schritte/U)
• Haltemoment: 0,608 N·m (6,2 kg·cm)
• Nennstrom: 1,4 A/Phase
• Nennspannung: 4,8 VDC
• Phasenwiderstand (20°C): 3,4 Ω ± 10%
• Phaseninduktivität (1 kHz): 7,5 mH ± 20%
• Rotationsträgheit: 76 g·cm²
• Isolationswiderstand: ≥100 MΩ (500 VDC)
• Isolationsklasse: Klasse B (130°C)
• Umgebungstemperaturbereich: -20°C bis +50°C
• Umgebungsluftfeuchtebereich: 15% bis 95%
• Rahmengröße: 42 mm (NEMA 17)
• Gehäuselänge: 48 mm Max
• Wellen-Ø: φ5 mm
• Leitungsanschluss: 4-adrig, 55 mm Länge, 5 mm verzinnt
• Leitungs-Spezifikation: 24AWG UL1430
• Integrierter Treiber: IRS42E (Motor und Treiber kombiniert)
• Montage: diagonale 2-M3×40 (GB823) Schrauben; Treibermontageschrauben 2-M3×59,5 (GB823)
