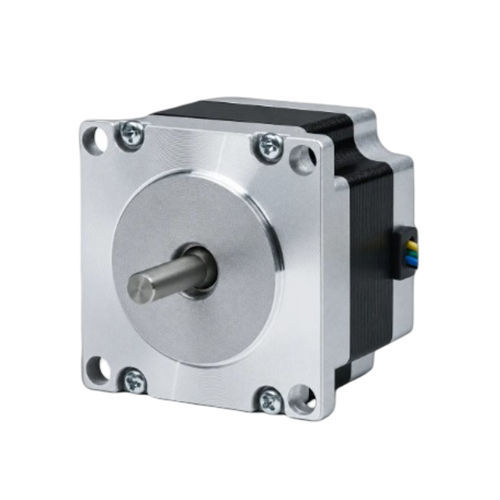

Hybrid-Schritt-Motor 57BHH48-16-21B

2-Phasen-SchrittNEMA 23Präzision

Produktübersicht
Der 57BHH48-16-21B ist ein 57 mm (NEMA 23) 2-Phasen Hybrid-Schrittmotor, der in einem 48 mm Gehäuse ein Haltemoment von 0,883 N·m (9 kg·cm) liefert. Mit einem Nennstrom von 1,6 A/Phase eignet er sich für präzise Bewegungssteuerungsanwendungen mit kompakter Bauweise und konstanter Halteleistung. Empfohlener Treiber: CW542.

Wichtigste Merkmale

• 2-Phasen, Schrittwinkel 1,8° — Haltemoment 9 kg·cm (0,883 N·m)
• Nennstrom 1,6 A/Phase
• Gehäuselänge 48 mm, Wellendurchmesser 6,35 mm

Produktdatenblatt
Datenblatt-Referenz: 57BHH48-16-21B

Komplette Spezifikationen
Schrittwinkel — 1,8° ± 5%
Haltemoment — 0,883 N·m (9 kg·cm)
Nennstrom — 1,6 A/Phase
Anzahl der Phasen — 2
Anzahl der Anschlussleitungen — 4
Wellendurchmesser — 6,35 mm
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 48 mm
Gewicht — 0,65 kg
Empfohlener Treiber — CW542

Merkmale / technische Spezifikationen

• Modell: 57BHH48-16-21B
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 48 mm
• Phasen: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,883 N·m (9 kg·cm)
• Nennstrom: 1,6 A/Phase
• Anzahl der Anschlussleitungen: 4
• Wellendurchmesser: 6,35 mm
• Gewicht: 0,65 kg
• Empfohlener Treiber: CW542
