Hybrid-Schritt-Motor 28BH51-100B-20
NEMA 11für RobotikIndustrie

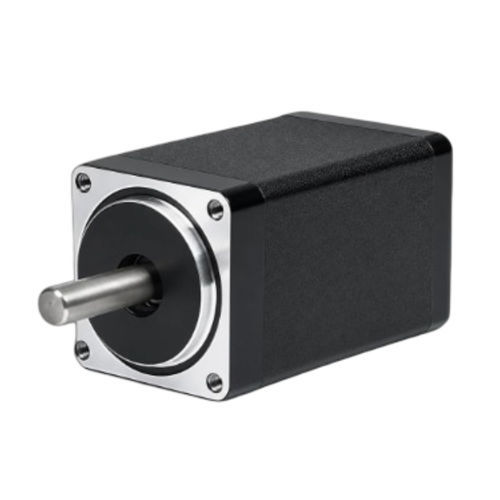

Hybrid-Schritt-Motor - 28BH51-100B-20 - NEOTON MOTOR - NEMA 11 / für Robotik / Industrie
Hybrid-Schritt-Motor - 28BH51-100B-20 - NEOTON MOTOR - NEMA 11 / für Robotik / Industrie
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von NEOTON MOTOR

Eigenschaften

Typ
Hybrid-Schritt
Konfiguration
NEMA 11
Anwendung
Industrie, für Robotik, für Werkzeugmaschinen, für Messgeräte
Weitere Eigenschaften
Präzision
Intensität

1 A

Drehmoment

0,088 Nm
(0,064905 ft.lb)

Durchmesser

5 mm
(0,2 in)

Beschreibung

Produktübersicht
Der 28BH51-100B-20 ist ein 28 mm (NEMA 11) Hybrid-Schrittmotor mit 2 Phasen und einem Haltemoment von 0,088 N·m (0,9 kg·cm) bei einer Baulänge von 51 mm. Nennstrom 1 A/Phase, Wellen-Ø 5 mm, 4 Leiter. Geeignet für präzise Bewegungssteuerung in der Industrieautomation, CNC, Robotik und Messtechnik. Empfohlener Treiber: CW215.

Hauptmerkmale
  • 2 Phasen, Schrittwinkel 1,8° — Haltemoment 0,088 N·m (0,9 kg·cm)
  • Nennstrom: 1 A/Phase
  • Rahmengröße: 28 mm (NEMA 11), Gehäuselänge 51 mm
  • Wellen-Ø: 5 mm — 4 Leiter
  • Modellfamilie: 28BH-Serie — Modell: 28BH51-100B-20


Elektrische Daten
Schrittwinkel: 1,8° ± 5%
Haltemoment: 0,088 N·m (0,9 kg·cm)
Nennstrom: 1 A/Phase
Anzahl Phasen: 2
Anzahl Leiter: 4
Rahmengröße: 28 mm (NEMA 11)
Gehäuselänge: 51 mm
Wellendurchmesser: 5 mm
Gewicht: 0,18 kg
Empfohlener Treiber: CW215
Datenblatt-ID: 28BH51-100B-20

Mechanik & Leistung
Mechanische Zeichnungen für die 28BH-Serie sind verfügbar. Drehmoment-Drehzahl-Kurven und Leistungsdaten werden zur Konstruktionsprüfung und Motorauswahl bereitgestellt.

Produktdatenblatt
Datenblatt-ID: 28BH51-100B-20

Typische Anwendungen
  • Industrieautomation und Positioniersysteme
  • CNC-Maschinen und Achsensteuerung
  • Robotik und kollaborative Roboter
  • Laborgeräte und medizinische Geräte (nicht implantierbar)
