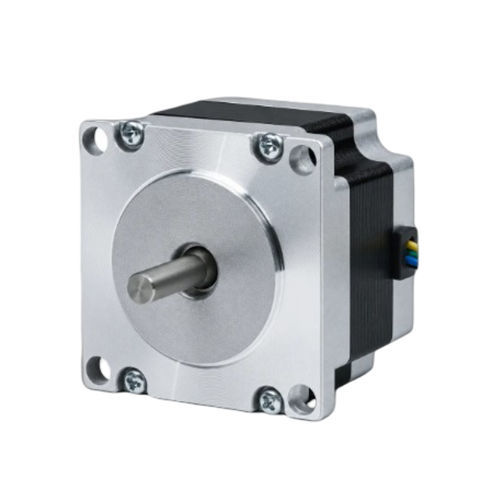

Hybrid-Schritt-Motor 57BHH41-099A-12K

2-Phasen-SchrittkompaktNEMA 23

Übersicht
Der 57BHH41-099A-12K ist ein 57 mm (NEMA 23) Hybrid-Schrittmotor mit 2 Phasen, der ein Haltemoment von 0,981 N·m (10 kg·cm) in einem kompakten 41 mm Gehäuse liefert. Nennstrom 1 A pro Phase, Wellen-Ø 6,35 mm. Geeignet für präzise Bewegungssteuerung und industrielle Automatisierung. Empfohlener Treiber: CW542.

Wesentliche Merkmale

• 2 Phasen, Schrittwinkel 1,8° — Haltemoment 0,981 N·m (10 kg·cm)
• Nennstrom: 1 A/Phase
• Rahmen 57 mm (NEMA 23), Gehäuselänge 41 mm
• Wellendurchmesser 6,35 mm, 4-adrige Ausführung

Kurze Parameter
Phasen — 2
Schrittwinkel — 1,8°
Haltemoment — 0,981 N·m
Strom/Phase — 1 A
Wellendurchmesser — 6,35 mm
Anzahl der Leiter — 4

Elektrische Daten
Schrittwinkel — 1,8° ± 5%
Haltemoment — 0,981 N·m (10 kg·cm)
Nennstrom — 1 A/Phase
Anzahl der Phasen — 2
Anzahl der Leiter — 4
Wellendurchmesser — 6,35 mm
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 41 mm
Gewicht — 0,46 kg
Empfohlener Treiber — CW542

Mechanik & Leistung
Die mechanische Zeichnung der 57BH-Serie wird zur Unterstützung der Integration bereitgestellt. Eine Drehmoment–Drehzahl-Kennlinie der Serie ist verfügbar, um das dynamische Verhalten unter Last zu bewerten.

Produktdatenblatt
Das Produktdatenblatt für 57BHH41-099A-12K ist verfügbar (PDF-Download auf der Produktseite).

Technische Spezifikationen

• Modellreihe: 57BHH (57 mm NEMA 23)
• Modellbezeichnung: 57BHH41
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 41 mm
• Schrittwinkel: 1,8° ± 5%
• Anzahl der Phasen: 2
• Anzahl der Leiter: 4
• Nennstrom: 1 A pro Phase
• Haltemoment: 0,981 N·m (10 kg·cm)
• Wellendurchmesser: 6,35 mm
• Gewicht: 0,46 kg
• Empfohlener Treiber: CW542
