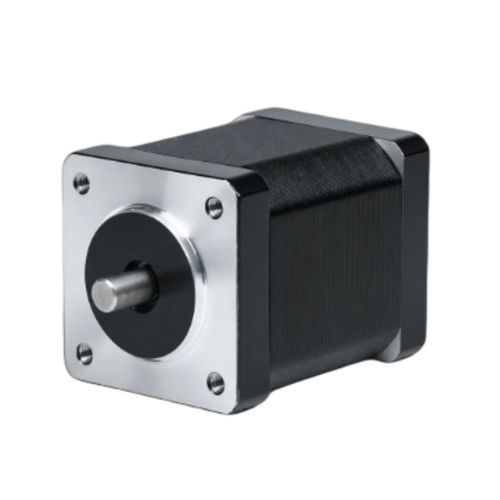

Hybrid-Schritt-Motor 35BHH40-150-16B

2-Phasen-SchrittNEMA 14für Industrieanwendungen

Übersicht
Der 35BHH40-150-16B ist ein 35 mm (NEMA 14) Hybrid‑Schrittmotor mit 2 Phasen und einem Haltemoment von 0.255 N·m (2.6 kg·cm) bei einer Gehäuselänge von 40 mm. Nennstrom 1.5 A/Phase. Geeignet für präzise Bewegungssteuerung in der Industrieautomation, Robotik und kompakten CNC‑Anwendungen. Empfohlener Treiber: CW215.

Wesentliche Merkmale

• 2 Phasen, Schrittwinkel 1.8° — Haltemoment 0.255 N·m (2.6 kg·cm)
• Nennstrom 1.5 A/Phase — Rahmenmaß 35 mm (NEMA 14)
• Gehäuselänge 40 mm, Wellen‑Ø 5 mm, 4‑adrige Verdrahtung

Zusammenfassung der Spezifikationen
Phasen — 2
Schrittwinkel — 1.8° (± 5%)
Haltemoment — 0.255 N·m (2.6 kg·cm)
Nennstrom — 1.5 A/Phase
Wellendurchmesser — 5 mm
Anzahl der Leiter — 4
Gehäuselänge — 40 mm
Rahmengröße — 35 mm (NEMA 14)
Gewicht — 0.4 kg
Empfohlener Treiber — CW215

Produktdatenblatt
Datenblatt‑Code auf der Seite angegeben: 35BHH40-150-16B (PDF auf der Produktseite zum Download verfügbar).

Abbildungen
Enthält mechanische Zeichnung der 35BH‑Serie und Drehmoment‑Drehzahl‑Kennlinie der 35BH‑Serie.

Technische Spezifikationen

• Modell: 35BHH40-150-16B (Seitenreferenz)
• Rahmengröße: 35 mm (NEMA 14)
• Gehäuselänge: 40 mm
• Schrittwinkel: 1.8° ± 5%
• Anzahl der Phasen: 2
• Haltemoment: 0.255 N·m (2.6 kg·cm)
• Nennstrom: 1.5 A/Phase
• Anzahl der Leiter: 4
• Wellendurchmesser: 5 mm
• Gewicht: 0.4 kg
• Empfohlener Treiber: CW215
