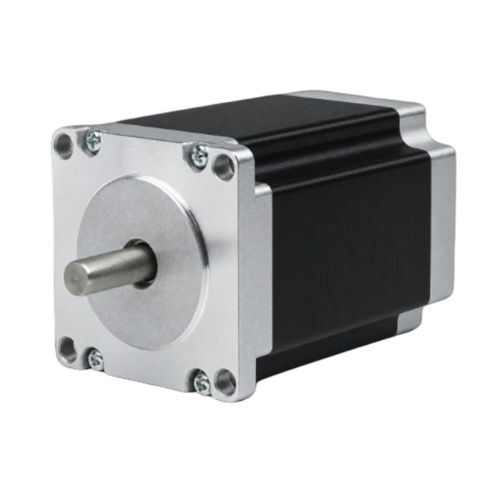

4-Phasen-Schritt-Motor 57BHH82-400A-21BG

Hybrid-SchrittNEMA 23für Industrieanwendungen

Produktübersicht
Der 57BHH82-400A-21BG ist ein 57 mm (NEMA 23) Hybridschrittmotor mit 4 Phasen, der ein Haltemoment von 2,158 N·m (22 kg·cm) in einem 82 mm Gehäuse liefert. Bei Nennstrom 4 A/Phase bietet er präzise und stabile Leistung für industrielle Bewegungssteuerungsanwendungen. Empfohlener Treiber: CWD556.

Wesentliche Merkmale

• 4-Phasen 1,8° — 22 kg·cm Haltemoment
• 4 A/Phase — 57 mm (NEMA 23) Gehäuse
• Gehäuselänge 82 mm, Wellen-Ø 8 mm

Elektrische Daten
Schrittwinkel — 1,8° ± 5%
Haltemoment — 2,158 N·m (22 kg·cm)
Nennstrom — 4 A/Phase
Anzahl der Phasen — 4
Anzahl der Leiter — 8
Wellendurchmesser — 8 mm
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 82 mm
Gewicht — 1,42 kg
Empfohlener Treiber — CWD556

Mechanik & Leistung
Die technische Zeichnung und das Drehmoment-Drehzahl-Diagramm sind für die Serie 57BH/57BHH verfügbar (Gehäuse- und Wellenmaße: Gehäuselänge 82 mm, Welle 8 mm) zur Unterstützung der Integration.

Technische Spezifikationen

• Modell: 57BHH82-400A-21BG
• Serie: 57BHH / 57BH (57 mm / NEMA 23)
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 2,158 N·m (22 kg·cm)
• Nennstrom: 4 A/Phase
• Anzahl der Phasen: 4
• Anzahl der Leiter: 8
• Wellendurchmesser: 8 mm
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 82 mm
• Gewicht: 1,42 kg
• Empfohlener Treiber: CWD556
