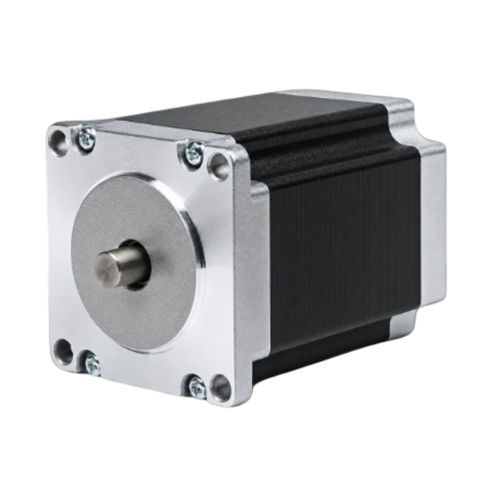

3-Phasen-Motor 57BHP79-500A-29

Hybrid-SchrittNEMA 23Präzision

Produktübersicht
Der 57BHP79-500A-29 ist ein 57 mm (NEMA 23) Hybrid-Schrittmotor mit 3 Phasen, der in einem 79 mm Gehäuse 1.422 N·m (14,5 kg·cm) Haltemoment liefert. Nennstrom 5 A/Phase, geeignet für präzise Bewegungssteuerung bei kompakter Bauform. Empfohlener Treiber: CW542.

Wesentliche Merkmale

• 3-Phasen, Schrittwinkel 1,2° — Haltemoment 1.422 N·m (14,5 kg·cm)
• Nennstrom 5 A/Phase — Baugröße 57 mm (NEMA 23)
• Gehäuselänge 79 mm mit WellenØ 8 mm

Elektrische Daten
Schrittwinkel: 1,2° ± 5%
Haltemoment: 1.422 N·m (14,5 kg·cm)
Nennstrom: 5 A/Phase
Anzahl der Phasen: 3
Anzahl der Leiter: 3
Wellendurchmesser: 8 mm
Rahmengröße: 57 mm (NEMA 23)
Gehäuselänge: 79 mm
Gewicht: 1,2 kg
Empfohlener Treiber: CW542

Mechanik / Diagramme
Mechanische Zeichnung für die 57BH-Serie verfügbar, mit Montagemaßen und Wellendetails. Drehmoment‑Drehzahl‑Kennlinie für die 57BH‑Serie verfügbar, zur Leistungsbewertung über den Drehzahlbereich.

Modell / Technische Daten

• Modell: 57BHP79-500A-29 (Produktbezeichnung)
• Phasen: 3
• Schrittwinkel: 1,2° ± 5%
• Haltemoment: 1.422 N·m (14,5 kg·cm)
• Nennstrom je Phase: 5 A
• Anzahl der Leiter: 3
• Wellendurchmesser: 8 mm
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 79 mm
• Gewicht: 1,2 kg
• Empfohlener Treiber: CW542
