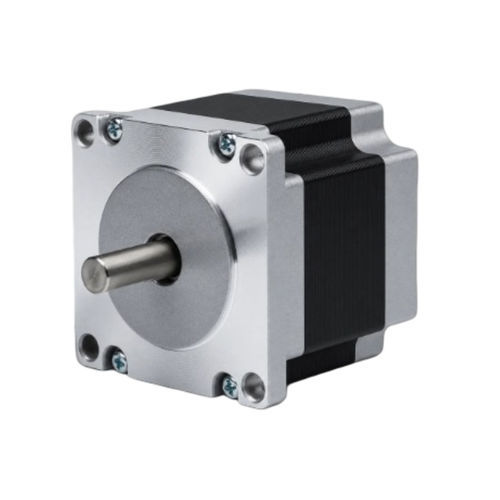

2-Phasen-Schritt-Motor 57BH56-200-21

Hybrid-SchrittNEMA 23

Produktübersicht
Der 57BH56-200-21 ist ein Hybrid‑Schrittmotor 2‑Phasen mit 57 mm (NEMA 23), der ein Haltemoment von 0,706 N·m (7,2 kg·cm) in einem Gehäuse von 56 mm liefert. Nennstrom 2 A/Phase. Empfohlener Treiber: CW542.

Wesentliche Merkmale

• 2 Phasen, Schrittwinkel 1,8° — Haltemoment 0,706 N·m (7,2 kg·cm)
• Nennstrom: 2 A/Phase — Rahmen 57 mm (NEMA 23)
• Gehäuselänge: 56 mm — Wellendurchmesser: 6,35 mm

Elektrische & mechanische Spezifikationen
Schrittwinkel — 1,8° ± 5%
Haltemoment — 0,706 N·m (7,2 kg·cm)
Nennstrom — 2 A/Phase
Anzahl der Phasen — 2
Anzahl der Leiter — 4
Wellendurchmesser — 6,35 mm
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 56 mm
Gewicht — 0,65 kg
Empfohlener Treiber — CW542

Mechanische Zeichnungen & Leistungsdiagramme
Mechanische Zeichnung und Drehmoment‑Geschwindigkeits‑Kurve der Serie 57BH sind auf der Produktseite verfügbar (Bildressourcen).

Technische Spezifikationen

• Modellbeispiel: 57BH56-200-21 (Serie: 57BH Series)
• Phasen: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,706 N·m (7,2 kg·cm)
• Nennstrom: 2 A/Phase
• Anzahl der Leiter: 4
• Wellendurchmesser: 6,35 mm
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 56 mm
• Gewicht: 0,65 kg
• Empfohlener Treiber: CW542
