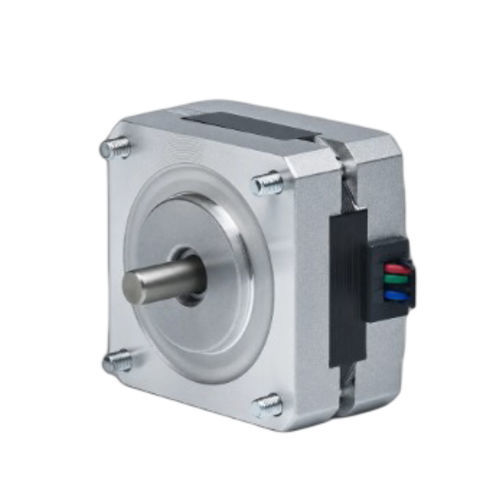

4-Phasen-Schritt-Motor 39BH34-02-11

Hybrid-Schritt24 VNEMA 15

Produktübersicht
Der 39BH34-02-11 ist ein 39 mm (NEMA 15) Hybrid‑Schrittmotor mit 4 Phasen und einem Haltemoment von 0,147 N·m (1,5 kg·cm) bei einer Gehäuselänge von 34 mm. Mit einem Nennstrom von 0,16 A/Phase eignet er sich für präzise Positionieraufgaben in kompakten Antriebssystemen. Empfohlener Treiber: CW215.

Hauptmerkmale

• 4‑phasig, Schrittwinkel 1,8° — Haltemoment 0,147 N·m (1,5 kg·cm)
• Nennstrom 0,16 A/Phase — Rahmenmaß 39 mm (NEMA 15)
• Kompakte Gehäuselänge 34 mm mit 5 mm Welle

Elektrische Daten (Tabelle)
Parameter | Wert
Schrittwinkel | 1,8° ± 5%
Haltemoment | 0,147 N·m (1,5 kg·cm)
Nennstrom | 0,16 A/Phase
Phasen | 4
Anschlüsse | 6
Wellendurchmesser | 5 mm
Rahmengröße | 39 mm (NEMA 15)
Gehäuselänge | 34 mm
Gewicht | 0,4 kg
Empfohlener Treiber | CW215

Mechanische / Leistungsvisualisierungen
Mechanische Zeichnung und Drehmoment‑Drehzahl‑Kurve der Serie 39BH werden zur Unterstützung von Integration und Leistungsbewertung bereitgestellt.

Technische Spezifikationen

• Modell: 39BH34-02-11
• Rahmen: 39 mm (NEMA 15)
• Gehäuselänge: 34 mm
• Phasen: 4
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,147 N·m (1,5 kg·cm)
• Nennstrom: 0,16 A/Phase
• Anzahl der Anschlüsse: 6
• Wellendurchmesser: 5 mm
• Gewicht: 0,4 kg
• Empfohlener Treiber: CW215
