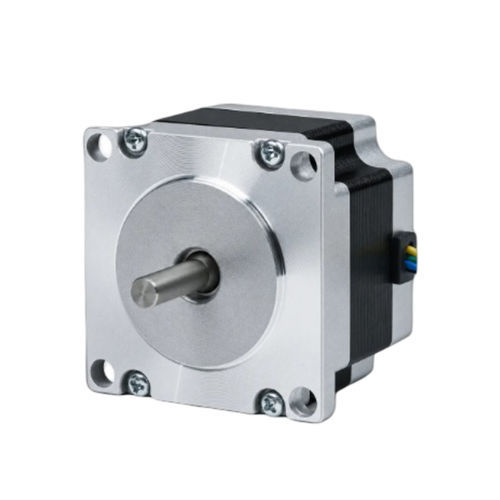

3-Phasen-Motor 57BHP41-501B-21

Hybrid-SchrittNEMA 23für Werkzeugmaschinen

Produktübersicht
Der 57BHP41-501B-21 ist ein 57 mm (NEMA 23) 3‑Phasen Hybrid-Schrittmotor mit einem Haltemoment von 0,52 N·m (5,3 kg·cm) bei einer Gehäuselänge von 41 mm. Schrittwinkel 1,2° und Nennstrom 5 A/Phase. Konzipiert für präzise Bewegungssteuerung in Automatisierungs‑ und CNC‑Anwendungen. Empfohlener Treiber: CW542.

Wesentliche Merkmale

• 3 Phasen, Schrittwinkel 1,2° — Haltemoment 0,52 N·m (5,3 kg·cm)
• Nennstrom: 5 A/Phase — Rahmen: 57 mm (NEMA 23)
• Gehäuselänge: 41 mm — Wellendurchmesser: 6,35 mm

Elektrische Spezifikationen
Schrittwinkel: 1,2° ± 5%
Haltemoment: 0,52 N·m (5,3 kg·cm)
Nennstrom: 5 A/Phase
Anzahl der Phasen: 3
Anzahl der Anschlüsse: 6
Wellendurchmesser: 6,35 mm
Rahmengröße: 57 mm (NEMA 23)
Gehäuselänge: 41 mm
Gewicht: 0,55 kg
Empfohlener Treiber: CW542

Produktdatenblatt
57BHP41-501B-21

Mechanische Zeichnung
Mechanische Zeichnung verfügbar für die 57BH-Serie (Bild auf der Produktseite vorhanden)

Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Kennlinie verfügbar für die 57BH-Serie (Bild auf der Produktseite vorhanden)

Technische Daten

• Modell: 57BHP41
• Phasen: 3
• Schrittwinkel: 1,2° ± 5%
• Haltemoment: 0,52 N·m (5,3 kg·cm)
• Nennstrom: 5 A/Phase
• Anzahl der Anschlüsse: 6
• Wellendurchmesser: 6,35 mm
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 41 mm
• Gewicht: 0,55 kg
• Empfohlener Treiber: CW542
