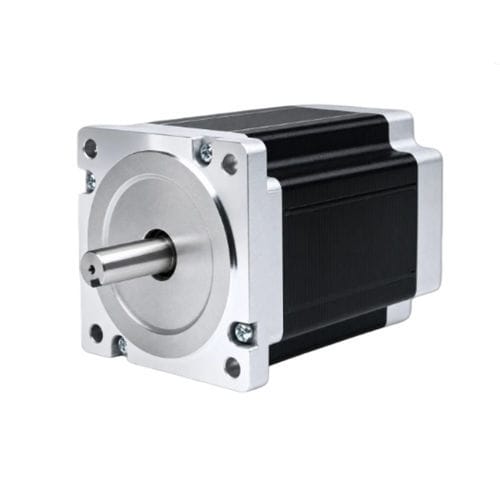

2-Phasen-Schritt-Motor 86BHH114-500A-32EHybrid-Schritt48 VNEMA 34
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Hybrid-Schritt, 2-Phasen-Schritt
- Spannung
- 48 V
- Konfiguration
- NEMA 34
- Intensität
5 A
- Drehmoment
6,67 Nm
(4,91954 ft.lb)- Durchmesser
12,7 mm
(0,5 in)
Beschreibung
Produktübersicht
Der 86BHH114 ist ein Hybridschrittmotor im NEMA‑34‑Format (86 mm) mit einer Gehäuselänge von 114 mm und einer Haltemoment von 6,67 N·m (68 kg·cm) bei 5,0 A/Phase. Er dient als Referenzmotor für die Drehmoment‑Drehzahl‑Kennlinie der 86BH‑Serie und bietet ein ausgewogenes Verhältnis von Drehmoment und kompakter Länge für industrielle Antriebsanwendungen.
Wesentliche Merkmale
Zusammenfassende Merkmale
Gehäusegröße: 86 mm (NEMA 34)
Stepwinkel: 1,8°
Haltemoment: 6,67 N·m
Nennstrom: 5,0 A/Phase
Phasen: 2
Anschlüsse: 4
Elektrische Daten (Tabelle)
Stepwinkel: 1,8° ± 5%
Haltemoment: 6,67 N·m (68 kg·cm)
Nennstrom: 5,0 A/Phase
Phasen: 2
Anschlüsse: 4
Wellendurchmesser: 12,7 mm
Gehäusegröße: 86 mm (NEMA 34)
Gehäuselänge: 114 mm
Gewicht: 3,5 kg
Empfohlener Treiber: CWD860H
Mechanische Zeichnung
Mechanische Zeichnung für die 86BH‑Serie (86 mm / NEMA 34) verfügbar, zeigt Befestigungsmaße und Steckerpositionen zur Integration in industrielle Anlagen.
Drehmoment‑Drehzahl‑Kennlinie
Drehmoment‑Drehzahl‑Kennlinie für das Modell 86BHH114 bei DC 48 V mit dem empfohlenen Treiber (CWD860H). Verwenden Sie diese Kennlinie als Referenz für die Auslegung in CNC‑Maschinen, Plasma‑Tischen und Automatisierungssystemen.
Technische Daten
Der 86BHH114 ist ein Hybridschrittmotor im NEMA‑34‑Format (86 mm) mit einer Gehäuselänge von 114 mm und einer Haltemoment von 6,67 N·m (68 kg·cm) bei 5,0 A/Phase. Er dient als Referenzmotor für die Drehmoment‑Drehzahl‑Kennlinie der 86BH‑Serie und bietet ein ausgewogenes Verhältnis von Drehmoment und kompakter Länge für industrielle Antriebsanwendungen.
Wesentliche Merkmale
- Haltemoment: 6,67 N·m (68 kg·cm)
- Referenzmotor für 86BH Drehmoment‑Drehzahl‑Kennlinie
- Gehäuse: 86 mm (NEMA 34), Gehäuselänge: 114 mm
- Wellendurchmesser: 12,7 mm
- Empfohlener Treiber: CWD860H
Zusammenfassende Merkmale
Gehäusegröße: 86 mm (NEMA 34)
Stepwinkel: 1,8°
Haltemoment: 6,67 N·m
Nennstrom: 5,0 A/Phase
Phasen: 2
Anschlüsse: 4
Elektrische Daten (Tabelle)
Stepwinkel: 1,8° ± 5%
Haltemoment: 6,67 N·m (68 kg·cm)
Nennstrom: 5,0 A/Phase
Phasen: 2
Anschlüsse: 4
Wellendurchmesser: 12,7 mm
Gehäusegröße: 86 mm (NEMA 34)
Gehäuselänge: 114 mm
Gewicht: 3,5 kg
Empfohlener Treiber: CWD860H
Mechanische Zeichnung
Mechanische Zeichnung für die 86BH‑Serie (86 mm / NEMA 34) verfügbar, zeigt Befestigungsmaße und Steckerpositionen zur Integration in industrielle Anlagen.
Drehmoment‑Drehzahl‑Kennlinie
Drehmoment‑Drehzahl‑Kennlinie für das Modell 86BHH114 bei DC 48 V mit dem empfohlenen Treiber (CWD860H). Verwenden Sie diese Kennlinie als Referenz für die Auslegung in CNC‑Maschinen, Plasma‑Tischen und Automatisierungssystemen.
Technische Daten
- Modell: 86BHH114
- Gehäusegröße: 86 mm (NEMA 34)
- Gehäuselänge: 114 mm
- Stepwinkel: 1,8° (±5%)
- Haltemoment: 6,67 N·m (68 kg·cm)
- Nennstrom: 5,0 A/Phase
- Anzahl Phasen: 2
- Anzahl Anschlüsse: 4
- Wellendurchmesser: 12,7 mm
- Gewicht: 3,5 kg
- Empfohlener Treiber: CWD860H
