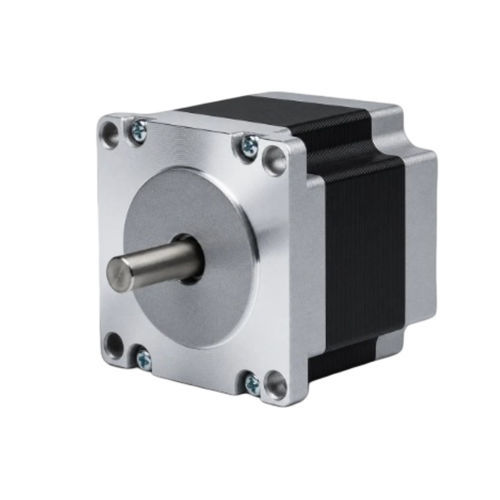

Hybrid-Schritt-Motor 57BHP56-350A-21A

3-PhasenNEMA 23

Produktübersicht
Der 57BHP56-350A-21A ist ein 57 mm (NEMA 23) Hybridschrittmotor mit 3 Phasen, der eine Haltemoment von 0,883 N·m (9 kg·cm) in einem 56 mm Gehäuse liefert. Nennstrom 3,5 A/Phase, Wellen-Ø 6,35 mm. Empfohlener Treiber: CW542.

Wesentliche Merkmale

• 3-Phasen, Schrittwinkel 1,2° — Haltemoment 0,883 N·m (9 kg·cm)
• Nennstrom 3,5 A/Phase — Baugröße 57 mm (NEMA 23)
• Gehäuselänge 56 mm — Wellendurchmesser 6,35 mm

Elektrische Daten
Schrittwinkel : 1,2° ± 5%
Haltemoment : 0,883 N·m (9 kg·cm)
Nennstrom : 3,5 A/Phase
Anzahl Phasen : 3
Anzahl Leiter : 6
Wellendurchmesser : 6,35 mm
Baugröße : 57 mm (NEMA 23)
Gehäuselänge : 56 mm
Gewicht : 0,65 kg
Empfohlener Treiber : CW542

Mechanische Zeichnungen und Leistungskennlinien
Mechanische Zeichnung und Drehmoment‑Drehzahl‑Kurve der Serie 57BH werden bereitgestellt, um die mechanische Integration und Leistungsbewertung zu unterstützen.

Technische Spezifikationen

• Modellbezeichnung (Variante): 57BHP56-350A-21A
• Serie: 57BH / 57BHP
• Baugröße: 57 mm (NEMA 23)
• Gehäuselänge: 56 mm
• Anzahl Phasen: 3
• Schrittwinkel: 1,2° ± 5%
• Haltemoment: 0,883 N·m (9 kg·cm)
• Nennstrom: 3,5 A/Phase
• Anzahl Leiter: 6
• Wellendurchmesser: 6,35 mm
• Gewicht: 0,65 kg
• Empfohlener Treiber: CW542
