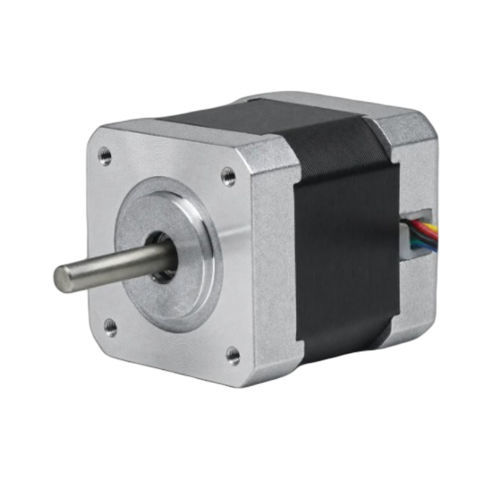

2-Phasen-Schritt-Motor 42BHH48-08A-24

Hybrid-SchrittNEMA 17für Robotik

Produktübersicht
Der 42BHH48-08A-24 ist ein 42 mm (NEMA 17) 2‑phasiger Hybridschrittmotor mit 48 mm Gehäuselänge und einem Haltemoment von 0,314 N·m (3,2 kg·cm). Nennstrom 0,8 A/Phase und 6‑Leiter‑Anschluss ermöglichen Serien-/Parallelkonfigurationen. Typische Anwendungen: Automatisierung, CNC, Robotik und Laborgeräte. Empfohlenes Laufwerk: CW215.

Hauptmerkmale

• Schrittwinkel: 1,8° ± 5 % — mikroschrittfähig
• Haltemoment: 0,314 N·m (3,2 kg·cm)
• Nennstrom: 0,8 A/Phase — 6‑Leiter für flexible Verkabelung
• Kompakt: Rahmen 42 mm (NEMA 17), Gehäuselänge 48 mm, Welle 5 mm
• Gewicht: 0,6 kg — geeignet für kompakte Baugruppen

Elektrische Daten
Schrittwinkel: 1,8° ± 5 %
Haltemoment: 0,314 N·m (3,2 kg·cm)
Nennstrom: 0,8 A/Phase
Anzahl Phasen: 2
Anzahl Leiter: 6
Wellendurchmesser: 5 mm
Rahmengröße: 42 mm (NEMA 17)
Gehäuselänge: 48 mm
Gewicht: 0,6 kg
Empfohlenes Laufwerk: CW215

Mechanik und Dokumentation
Die mechanische Zeichnung und die Drehmoment‑Geschwindigkeits‑Kurve stehen auf der Produktseite zur Verfügung, um beim Einbau, der Kupplungswahl und der Leistungsprüfung zu unterstützen.

Bestellinformationen

• Modellfamilie: 42BHH Serie — Beispiel: 42BHH48-08A-24
• Standardwelle: 5 mm — weitere Wellenoptionen auf Anfrage
• Anschluss: 6‑Leiter — kundenspezifische Kabel oder Vormontagen möglich
