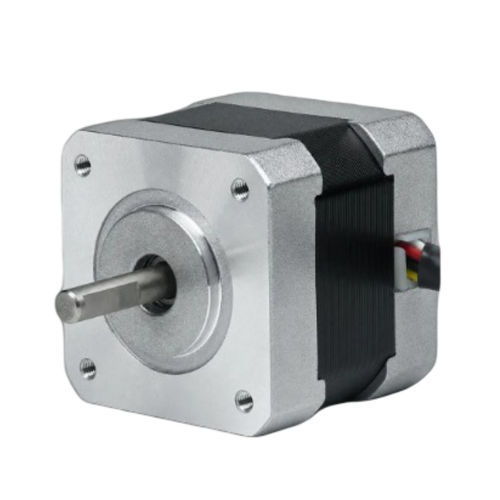

Hybrid-Schritt-Motor 2BHP50-150A-24

dreiphasig24 VNEMA 17

Produktübersicht
Der 42BHP50-150A-24 ist ein Hybrid-Schrittmotor mit 3 Phasen und 42 mm (NEMA 17), der ein Haltemoment von 0,314 N·m (3,2 kg·cm) in einem 50 mm Gehäuse liefert. Mit einem Nennstrom von 1,5 A/Phase eignet er sich für anspruchsvolle Positionsregelungs- und Präzisionsanwendungen mit begrenztem Bauraum. Empfohlener Treiber: CW422C.

WICHTIGE MERKMALE

• 3‑phasig, Schrittwinkel 1,2° — Haltemoment 0,314 N·m (3,2 kg·cm)
• Nennstrom 1,5 A/Phase — Rahmen 42 mm (NEMA 17)
• Gehäuselänge 50 mm, Wellendurchmesser 5 mm

Schnellübersicht (Zusammenfassung)
Phasen — 3
Schrittwinkel — 1,2° ± 5%
Haltemoment — 0,314 N·m (3,2 kg·cm)
Nennstrom — 1,5 A/Phase
Anzahl Leitungen — 3
Wellendurchmesser — 5 mm
Rahmengröße — 42 mm (NEMA 17)
Gehäuselänge — 50 mm
Gewicht — 0,75 kg
Empfohlener Treiber — CW422C

Mechanische Zeichnung
Mechanische Zeichnung — 42BH Serie (42 mm / NEMA 17)

Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Kennlinie — 42BH Serie

Technische Daten

• Modell / Serie: 42BHP50 (42BH Serie)
• Phasen: 3
• Schrittwinkel: 1,2° ± 5%
• Haltemoment: 0,314 N·m (3,2 kg·cm)
• Nennstrom: 1,5 A/Phase
• Anzahl Leitungen: 3
• Wellendurchmesser: 5 mm
• Rahmengröße: 42 mm (NEMA 17)
• Gehäuselänge: 50 mm
• Gewicht: 0,75 kg
• Empfohlener Treiber: CW422C
