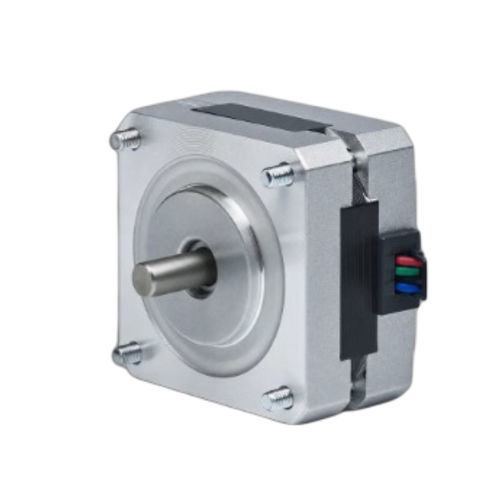

4-Phasen-Schritt-Motor 39BH25-048A-24

Hybrid-SchrittNEMA 15

Produktübersicht
Der 39BH25-048A-24 ist ein 39 mm (NEMA 15) 4-Phasen Hybrid-Schrittmotor, ausgelegt für präzise Bewegungssteuerung auf engem Bauraum. Er liefert 0,098 N·m (1 kg·cm) Haltemoment bei einer Gehäuselänge von 25 mm und hat einen Nennstrom von 0,48 A pro Phase. Empfohlener Treiber: CW215.

Wesentliche Merkmale

• 4-Phasen-Ausführung mit 1,8° Schrittwinkel
• Haltemoment: 0,098 N·m (1 kg·cm)
• Flanschgröße: 39 mm (NEMA 15) — Gehäuselänge: 25 mm — Wellendurchmesser: 5 mm
• Nennstrom: 0,48 A/Phase — 4 Anschlussdrähte

Elektrische Daten (Kurzfassung)
Schrittwinkel: 1,8° ± 5%
Haltemoment: 0,098 N·m (1 kg·cm)
Nennstrom: 0,48 A/Phase
Anzahl der Phasen: 4
Anzahl der Leitungen: 4
Wellendurchmesser: 5 mm
Flanschgröße: 39 mm (NEMA 15)
Gehäuselänge: 25 mm
Gewicht: 0,3 kg
Empfohlener Treiber: CW215

Zeichnungen & Leistung
Mechanische Zeichnung verfügbar für die 39BH-Serie (39 mm / NEMA 15).
Drehmoment-Geschwindigkeits-Kennlinie verfügbar für die 39BH-Serie (Leistungsdiagramm mit Drehmoment gegen Drehzahl).

Produktdatenblatt
Identifikator: 39BH25-048A-24

Technische Spezifikationen

• Serie / Modell: 39BH25
• Flanschgröße: 39 mm (NEMA 15)
• Gehäuselänge: 25 mm
• Anzahl der Phasen: 4
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,0981 N·m (1 kg·cm)
• Nennstrom: 0,48 A/Phase
• Anzahl der Leitungen: 4
• Wellendurchmesser: 5 mm
• Gewicht: 0,3 kg
• Empfohlener Treiber: CW215
