4-Phasen-Schritt-Motor 57BHH100-420A-21B

Hybrid-SchrittNEMA 23für Robotik

Übersicht

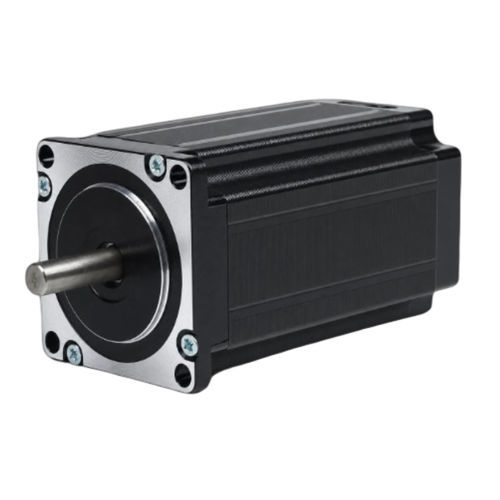

Der 57BHH100-420A-21B ist ein 57 mm (NEMA 23) Hybridschrittmotor mit 4 Phasen und einem Haltemoment von 2,747 N·m (28 kg·cm) bei einer Gehäuselänge von 100 mm. Mit einem Nennstrom von 2,97 A/Phase liefert er gleichbleibende Leistung für präzise Bewegungssteuerung in der Industrieautomation und Robotik. Empfohlener Treiber: CWD556.

Wesentliche Merkmale

• 4-Phasen, Schrittwinkel 1,8° — Haltemoment 2,747 N·m (28 kg·cm)
• Nennstrom 2,97 A/Phase — Rahmenmaß 57 mm (NEMA 23)
• Gehäuselänge 100 mm, Wellendurchmesser 8 mm, 8 Leitungen

Elektrische Daten
Schrittwinkel: 1,8° ± 5%
Haltemoment: 2,747 N·m (28 kg·cm)
Nennstrom: 2,97 A/Phase
Phasen: 4
Leitungen: 8
Wellendurchmesser: 8 mm
Rahmengröße: 57 mm (NEMA 23)
Gehäuselänge: 100 mm
Gewicht: 2 kg
Empfohlener Treiber: CWD556

Mechanische Zeichnung
Die mechanische Zeichnung der 57BH-Serie ist auf der Produktseite verfügbar.

Drehmoment-Drehzahl-Kennlinie
Die Drehmoment-Drehzahl-Kennlinie der 57BH-Serie ist auf der Produktseite verfügbar.

Produktdatenblatt
Datenblatt-Kennung: 57BHH100-420A-21B (PDF auf der Produktseite verfügbar).

Technische Daten

• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 2,747 N·m (28 kg·cm)
• Nennstrom: 2,97 A/Phase
• Phasen: 4
• Leitungen: 8
• Wellendurchmesser: 8 mm
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 100 mm
• Gewicht: 2 kg
• Empfohlener Treiber: CWD556
