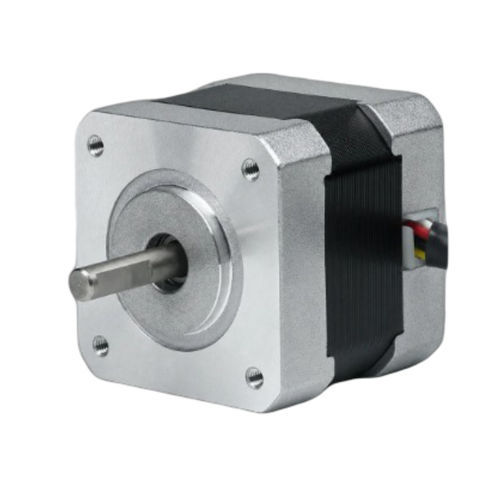

2-Phasen-Schritt-Motor 42BHM29-050C-24

Hybrid-SchrittNEMA 17

Produktübersicht
Der 42BHM29-050C-24 ist ein 42 mm (NEMA 17) 2-Phasen Hybrid-Schrittmotor mit 0,167 N·m (1,7 kg·cm) Haltemoment bei einer Bauhöhe von 29 mm. Mit einem Nennstrom von 0,5 A/Phase eignet er sich für kompakte, präzise Bewegungssteuerungen. Empfohlener Treiber: CW215.

Hauptmerkmale

• 2-Phasen, Schrittwinkel 0,9° — Haltemoment 0,167 N·m (1,7 kg·cm)
• Nennstrom 0,5 A/Phase — Rahmen 42 mm (NEMA 17)
• Gehäuselänge 29 mm, Welle 5 mm — 4-Leiter-Ausführung

Elektrische Daten
Schrittwinkel: 0,9° ± 5%
Haltemoment: 0,167 N·m (1,7 kg·cm)
Nennstrom: 0,5 A/Phase
Anzahl Phasen: 2
Anzahl Leiter: 4
Wellendurchmesser: 5 mm
Rahmengröße: 42 mm (NEMA 17)
Gehäuselänge: 29 mm
Gewicht: 0,24 kg
Empfohlener Treiber: CW215

Mechanische Zeichnung
Mechanische Zeichnung der Serie 42BH (42 mm NEMA 17) ist verfügbar und zeigt Befestigungsmaße, Wellendetails und mechanische Installationsdaten.

Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Kennlinie der Serie 42BH ist verfügbar und veranschaulicht das Verhältnis von Drehmoment zu Drehzahl für die Auswahl in dynamischen Anwendungen.

Technische Daten

• Schrittwinkel: 0,9° ± 5%
• Haltemoment: 0,167 N·m (1,7 kg·cm)
• Nennstrom: 0,5 A/Phase
• Phasen: 2
• Leiter: 4
• Wellendurchmesser: 5 mm
• Rahmengröße: 42 mm (NEMA 17)
• Gehäuselänge: 29 mm
• Gewicht: 0,24 kg
• Empfohlener Treiber: CW215
