2-Phasen-Schritt-Motor 57BHH56-280B-21DC

Hybrid-SchrittNEMA 23

Produktübersicht

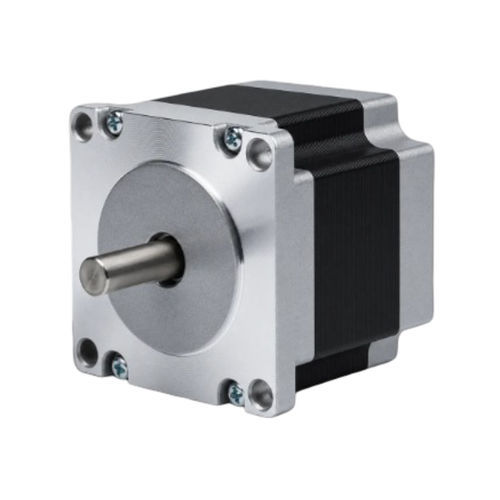

Der 57BHH56-280B-21DC ist ein Hybridschrittmotor 57 mm (NEMA 23), 2‑phasig, mit einem Haltemoment von 1,089 N·m (11,1 kg·cm) in einem kompakten 56 mm Gehäuse. Nennstrom 2,8 A/Phase, geeignet für Präzisionspositionierung und Bewegungssteuerung in der Industrieautomation. Empfohlener Treiber: CW542.

Wesentliche Merkmale

• 2‑phasiges Hybrid-Design — Schrittwinkel 1,8°
• Haltemoment 1,089 N·m (11,1 kg·cm)
• Nennstrom 2,8 A/Phase — Rahmen 57 mm (NEMA 23)
• Gehäuselänge 56 mm, Wellen-Ø 6,35 mm

Elektrische Daten (Kurz)
Schrittwinkel — 1,8° ± 5%
Haltemoment — 1,089 N·m (11,1 kg·cm)
Nennstrom — 2,8 A/Phase
Anzahl Phasen — 2
Anzahl Leiter — 4
Wellendurchmesser — 6,35 mm
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 56 mm
Gewicht — 0,65 kg
Empfohlener Treiber — CW542

Mechanische Zeichnung
Mechanische Zeichnung für die 57BH-Serie (57 mm / NEMA 23) verfügbar, zeigt Montage- und Abmessungsdetails zur Integration.

Drehmoment-Drehzahl-Kurve
Drehmoment-Drehzahl-Diagramm der 57BH-Serie verfügbar, um das verfügbare Drehmoment in Abhängigkeit von der Drehzahl zu bewerten und Treiber bzw. Getriebe auszuwählen.

Technische Daten

• Modell: 57BHH56-280B-21DC
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 56 mm
• Schrittwinkel: 1,8° ± 5%
• Anzahl Phasen: 2
• Nennstrom: 2,8 A/Phase
• Haltemoment: 1,089 N·m (11,1 kg·cm)
• Wellendurchmesser: 6,35 mm
• Anzahl Leiter: 4
• Gewicht: 0,65 kg
• Empfohlener Treiber: CW542
