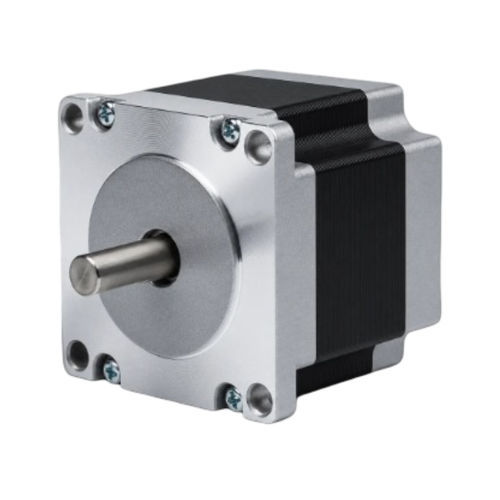

2-Phasen-Schritt-Motor 57BHM56-070A-28B

Hybrid-SchrittNEMA 23für Robotik

Übersicht
Der 57BHM56-070A-28B ist ein 57 mm (NEMA 23) Hybrid-Schrittmotor mit 2 Phasen, der eine Haltemoment von 1,177 N·m (12 kg·cm) bei einer Gehäuselänge von 56 mm liefert. Mit einem Nennstrom von 0,7 A/Phase und einem Schrittwinkel von 0,9° eignet er sich für präzise Positionier- und Bewegungssteuerungsanwendungen. Empfohlener Treiber: CW215.

Hauptmerkmale

• 2 Phasen, Schrittwinkel 0,9° — Haltemoment 12 kg·cm (1,177 N·m)
• 0,7 A/Phase — Rahmen 57 mm (NEMA 23)
• Gehäuselänge 56 mm, Wellendurchmesser 10 mm

Produktdatenblatt
Modell: 57BHM56 (Beispielvariante: 57BHM56-070A-28B)

Elektrische Daten
Schrittwinkel: 0,9° ± 5%
Haltemoment: 1,177 N·m (12 kg·cm)
Nennstrom: 0,7 A/Phase
Anzahl der Phasen: 2
Anzahl der Leiter: 4
Wellendurchmesser: 10 mm
Rahmengröße: 57 mm (NEMA 23)
Gehäuselänge: 56 mm
Gewicht: 0,68 kg
Empfohlener Treiber: CW215

Mechanische Zeichnung
Mechanische Zeichnung verfügbar für die 57BH-Serie (57 mm / NEMA 23)

Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Kennlinie verfügbar für die 57BH-Serie

Technische Daten / Spezifikationen

• Modell: 57BHM56 (Beispielvariante: 57BHM56-070A-28B)
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 56 mm
• Phasen: 2
• Schrittwinkel: 0,9° (±5%)
• Haltemoment: 1,177 N·m (12 kg·cm)
• Nennstrom: 0,7 A/Phase
• Anzahl der Leiter: 4
• Wellendurchmesser: 10 mm
• Gewicht: 0,68 kg
• Empfohlener Treiber: CW215
