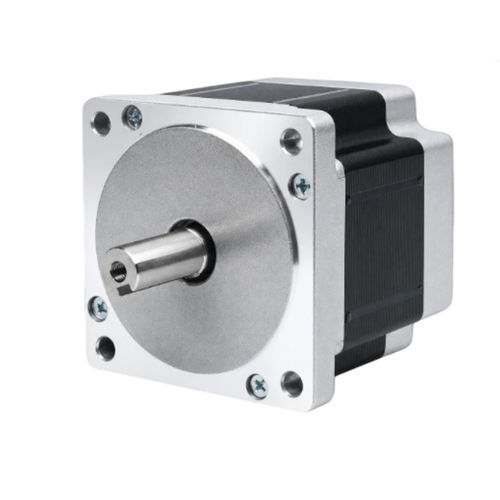

Hybrid-Schritt-Motor 86BHH80-420E-32J

4-Phasen-SchrittNEMA 34

Übersicht
Der 86BHH80 ist ein NEMA 34 (86 mm) Hybrid-Schrittmotor mit 4 Phasen und einem Gehäuselänge von 80 mm, der ein Haltemoment von 4,41 N·m (45 kg·cm) bei 4,5 A liefert. Das 4‑Phasen‑8‑Leiter‑Design bietet flexible Verdrahtungsmöglichkeiten und eine gleichmäßigere Drehmomentabgabe für schwere CNC-Fräsen, Plasmaschneidtische und Gravurmaschinen.

Wichtige Merkmale

• Haltemoment: 4,41 N·m (45 kg·cm)
• 4 Phasen, 8 Leiter für flexibles Verdrahten
• 86 mm (NEMA 34) Rahmen, Gehäuselänge 80 mm
• Wellendurchmesser: 12,7 mm
• Empfohlener Treiber: CWD860H

Elektrische Daten (Tabelle)
Schrittwinkel — 1,8° ± 5%
Nennstrom — 4,5 A/Phase
Anzahl der Phasen — 4
Anzahl der Leiter — 8
Rahmengröße — 86 mm (NEMA 34)
Gehäuselänge — 80 mm
Gewicht — 2,4 kg

Mechanik / Leistung
Mechanische Zeichnungen der 86BH-Serie und Drehmoment-Drehzahl-Kurven sind auf der Produktseite verfügbar, um Integration und Auslegung zu unterstützen.

Technische Daten

• Modell: 86BHH80
• Wellendurchmesser: 12,7 mm
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 4,41 N·m (45 kg·cm)
• Nennstrom: 4,5 A/Phase
• Anzahl der Phasen: 4
• Anzahl der Leiter: 8
• Gewicht: 2,4 kg
• Empfohlener Treiber: CWD860H
• Datenblatt-Referenz: 86BHH80-420E-32J
