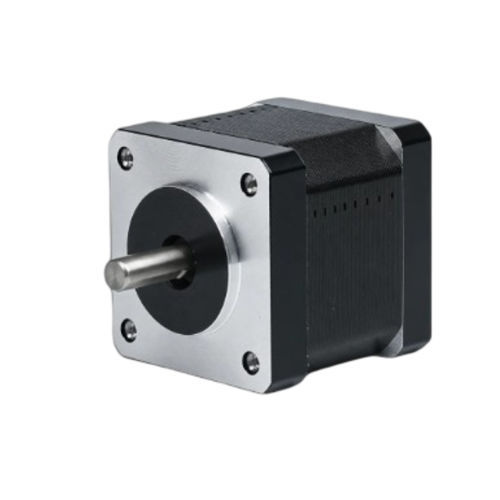

Hybrid-Schritt-Motor 35BHH37W-099A-21

ZweiphasenkompaktNEMA 14

Übersicht
Der 35BHH37W-099A-21 ist ein 35 mm (NEMA 14) Hybrid‑Schrittmotor mit 2 Phasen und einem Haltemoment von 0,196 N·m (2 kg·cm) bei einer Gehäuselänge von 37 mm. Nennstrom 1 A/Phase, 4‑Leiter‑Anschluss und Wellen‑Ø 5 mm. Geeignet für kompakte Präzisionsbewegungssteuerungen. Empfohlener Treiber: CW215.

Wesentliche Merkmale

• 2 Phasen, Schrittwinkel 1,8° — Haltemoment 0,196 N·m (2 kg·cm)
• Nennstrom 1 A/Phase — Rahmen 35 mm (NEMA 14)
• Kompakt: Gehäuselänge 37 mm, Wellendurchmesser 5 mm

Elektrische Daten

• Schrittwinkel — 1,8° ± 5%
• Haltemoment — 0,196 N·m (2 kg·cm)
• Nennstrom — 1 A/Phase (alternativ angegeben: 3 A)
• Anzahl der Phasen — 2
• Anzahl der Leiter — 4
• Wellendurchmesser — 5 mm
• Rahmengröße — 35 mm (NEMA 14)
• Gehäuselänge — 37 mm
• Gewicht — 0,3 kg
• Empfohlener Treiber — CW215

Produktdatenblatt
35BHH37W-099A-21

Verfügbare Zeichnungen/Kurven

• Mechanische Zeichnung — 35BH Serie (35 mm (NEMA 14))
• Drehmoment‑Geschwindigkeits‑Kurve — 35BH Serie

Technische Spezifikationen

• Phase: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,196 N·m (2 kg·cm)
• Nennstrom: 1 A/Phase (alternativ: 3 A)
• Anzahl der Leiter: 4
• Wellendurchmesser: 5 mm
• Rahmengröße: 35 mm (NEMA 14)
• Gehäuselänge: 37 mm
• Gewicht: 0,3 kg
• Empfohlener Treiber: CW215
• Modellreferenz: 35BHH37W-099A-21
