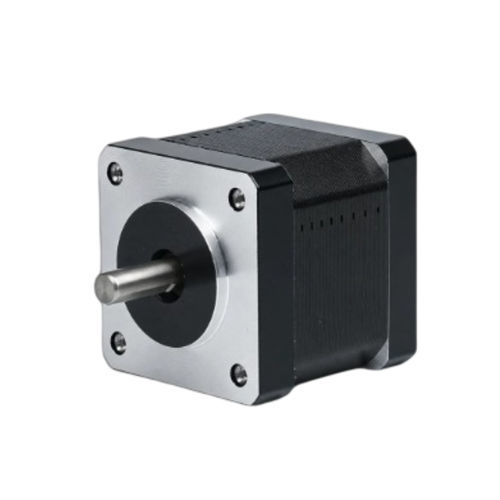

Hybrid-Schritt-Motor 35BHH34-200A-24

NEMA 14

Produktübersicht
Der 35BHH34-200A-24 ist ein 35 mm (NEMA 14) Hybridschrittmotor mit 2 Phasen und einem Haltemoment von 0,137 N·m (1,4 kg·cm) bei einer Gehäuselänge von 34 mm. Nennstrom 2 A/Phase, Wellen-Ø 5 mm; geeignet für kompakte Anwendungen der präzisen Bewegungssteuerung. Empfohlener Treiber: CW215.

Wichtigste Merkmale

• 2-Phasen, Schrittwinkel 1,8° — Haltemoment 0,137 N·m
• Nennstrom 2 A/Phase — Gehäuse 35 mm (NEMA 14)
• Gehäuselänge 34 mm — Wellen-Ø 5 mm

Schnellübersicht Spezifikationen

• Phasen: 2
• Schrittwinkel: 1,8°
• Haltemoment: 0,137 N.m
• Strom/Phase: 2 A
• Wellen-Ø: 5 mm
• Anzahl Leitungen: 4

Elektrische Spezifikationen (Tabelle)
Parameter — Wert
Schrittwinkel — 1,8° ± 5%
Haltemoment — 0,137 N·m (1,4 kg·cm)
Nennstrom — 2 A/Phase
Anzahl Phasen — 2
Anzahl Leitungen — 4
Wellen-Ø — 5 mm
Gehäusegröße — 35 mm (NEMA 14)
Gehäuselänge — 34 mm
Gewicht — 0,22 kg
Empfohlener Treiber — CW215

Zusätzliche Abbildungen
Mechanische Zeichnung und Drehmoment-Drehzahl-Kurve für die 35BH-Serie (35 mm / NEMA 14) stehen zur Verfügung, um die mechanische Integration und Leistungsbewertung zu unterstützen.

Technische Daten

• Modellfamilie: 35BHH-Serie
• Gehäuse: 35 mm (NEMA 14)
• Gehäuselänge: 34 mm
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,137 N·m (1,4 kg·cm)
• Nennstrom: 2 A pro Phase
• Phasen: 2
• Anzahl Leitungen: 4
• Wellen-Ø: 5 mm
• Gewicht: 0,22 kg
• Empfohlener Treiber: CW215
