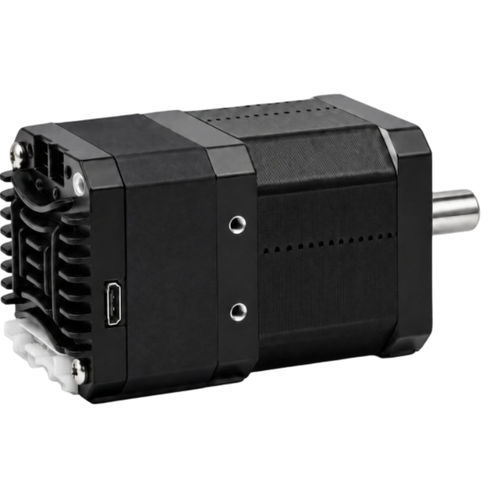

Schritt-Servomotor 42BH68EC04IE9 V48 Vmit integriertem Drehgeber und integrierter Steuerung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Schritt
- Spannung
- 48 V, 9 V
- Konfiguration
- mit integriertem Drehgeber und integrierter Steuerung, NEMA 17
- Weitere Eigenschaften
- EtherCAT, mit integriertem Encoder, mit integriertem Controller, mit integrierter Steuerung, servogesteuert
- Leistung
0,1 kW
(0,14 hp)- Intensität
Min: 0,2 A
Max: 3,2 A
- Drehmoment
Min: 0,4 Nm
(0,295025 ft.lb)Max: 0,4 Nm
(0,295025 ft.lb)- Durchmesser
42 mm
(1,65 in)- Betriebstemperatur
Min: 0 °C
(32 °F)Max: 40 °C
(104 °F)
Beschreibung
Produktübersicht
Der 42BH68EC04IE ist ein 42 mm EtherCAT integrierter Schrittmotor-Servo, der Motor, Antrieb und Encoder-Rückführung in einer kompakten Einheit vereint. Das gelieferte Serienmaterial unterstützt EtherCAT CoE/CiA 402 für die Bewegungssteuerung koordinierter kompakter Automationsachsen.
WICHTIGE MERKMALE
Übersicht integrierter Servoantrieb
Modellnr.: 42BH68EC04IE
Rahmengröße: 42 mm (NEMA 17)
Integrierte Gehäuselänge: 68,4 mm
L Größe: 40 mm
Wellen-Ø: 8 mm
Eingangsspannungsbereich: 9–48 VDC
Max. Ausgangsdrehmoment: 0,4 N·m
Kommunikation: EtherCAT, TTL
Elektrik, Rückmeldung & Konfiguration
Strom-Einstellung: 0,2–3,2 A softwareseitig einstellbar; werkseitig abgestimmter Motor: 2,0 A
Encoder-Rückführung: 4096 Linien (16.384 Counts)
Phasenwiderstand: 1,1 Ω ±20%
Phaseninduktivität: 2,0 mH ±20%
Rotations-Trägheitsmoment: ca. 54 g·cm²
Gewicht: ca. 0,3 kg
Microstep-Einstellung: Werkseinstellung 10.000; Objektindex 0x2001
Adress-Einstellung: Startadresse aus Quelle; automatische Zuweisung durch Master
Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Wicklungsunterbrechung und Positionsabweichung
Nichtflüchtiger Speicher: Konfigurationsparameter in interner MCU-FLASH gespeichert
Betriebstemperatur: 0°C bis +40°C
Betriebsfeuchte: 20% RH bis 90% RH
TTL-Serieneinstellungen: 115200 bps; 8 Datenbits; 1 Stoppbit; keine Parität
Mechanische Zeichnung
Mechanische Zeichnung für den 42 mm EtherCAT integrierten Schrittmotor-Servo bereitgestellt (maßstäbliche Darstellung von Gehäuse und Befestigungs-/Merkmalen).
Technische Daten / Spezifikationen
Der 42BH68EC04IE ist ein 42 mm EtherCAT integrierter Schrittmotor-Servo, der Motor, Antrieb und Encoder-Rückführung in einer kompakten Einheit vereint. Das gelieferte Serienmaterial unterstützt EtherCAT CoE/CiA 402 für die Bewegungssteuerung koordinierter kompakter Automationsachsen.
WICHTIGE MERKMALE
- 42 mm (NEMA 17) EtherCAT integrierter Schrittmotor-Servo
- Eingang 9–48 VDC und maximales Ausgangsdrehmoment 0,4 N·m
- EtherCAT CoE / CiA 402 Kompatibilität
- 4096 Linien / 16.384 Counts Encoder-Rückführung
- Motor, Antrieb und Encoder in einer Einheit integriert
Übersicht integrierter Servoantrieb
Modellnr.: 42BH68EC04IE
Rahmengröße: 42 mm (NEMA 17)
Integrierte Gehäuselänge: 68,4 mm
L Größe: 40 mm
Wellen-Ø: 8 mm
Eingangsspannungsbereich: 9–48 VDC
Max. Ausgangsdrehmoment: 0,4 N·m
Kommunikation: EtherCAT, TTL
Elektrik, Rückmeldung & Konfiguration
Strom-Einstellung: 0,2–3,2 A softwareseitig einstellbar; werkseitig abgestimmter Motor: 2,0 A
Encoder-Rückführung: 4096 Linien (16.384 Counts)
Phasenwiderstand: 1,1 Ω ±20%
Phaseninduktivität: 2,0 mH ±20%
Rotations-Trägheitsmoment: ca. 54 g·cm²
Gewicht: ca. 0,3 kg
Microstep-Einstellung: Werkseinstellung 10.000; Objektindex 0x2001
Adress-Einstellung: Startadresse aus Quelle; automatische Zuweisung durch Master
Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Wicklungsunterbrechung und Positionsabweichung
Nichtflüchtiger Speicher: Konfigurationsparameter in interner MCU-FLASH gespeichert
Betriebstemperatur: 0°C bis +40°C
Betriebsfeuchte: 20% RH bis 90% RH
TTL-Serieneinstellungen: 115200 bps; 8 Datenbits; 1 Stoppbit; keine Parität
Mechanische Zeichnung
Mechanische Zeichnung für den 42 mm EtherCAT integrierten Schrittmotor-Servo bereitgestellt (maßstäbliche Darstellung von Gehäuse und Befestigungs-/Merkmalen).
Technische Daten / Spezifikationen
- Modellnr.: 42BH68EC04IE
- Rahmengröße: 42 mm (NEMA 17)
- Integrierte Gehäuselänge: 68,4 mm
- L Größe: 40 mm
- Wellen-Ø: 8 mm
- Eingangsspannungsbereich: 9–48 VDC
- Max. Ausgangsdrehmoment: 0,4 N·m
- Kommunikation: EtherCAT, TTL
- Encoder-Rückführung: 4096 Linien (16.384 Counts)
- Strom-Einstellung: 0,2–3,2 A (softwareseitig einstellbar); werkseitig abgestimmter Motor: 2,0 A
- Phasenwiderstand: 1,1 Ω ±20%
- Phaseninduktivität: 2,0 mH ±20%
- Rotations-Trägheitsmoment: ca. 54 g·cm²
- Gewicht: ca. 0,3 kg
- Microstep-Einstellung: Werkseinstellung 10.000; Objektindex 0x2001
- Adress-Einstellung: Automatische Zuweisung durch Master
- Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Wicklungsunterbrechung und Positionsabweichung
- Nichtflüchtiger Speicher: Interne MCU-FLASH
- Betriebstemperatur: 0°C bis +40°C
- Betriebsfeuchte: 20% RH bis 90% RH
- TTL-Serieneinstellungen: 115200 bps; 8 Datenbits; 1 Stoppbit; keine Parität
