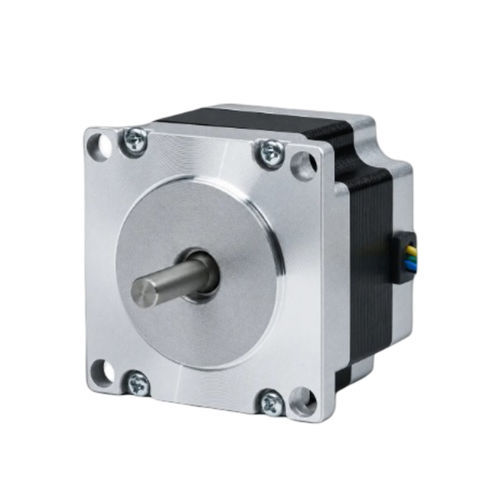

Hybrid-Schritt-Motor 57BHM41-030A-27G

4-Phasen-SchrittNEMA 23Industrie

Produktübersicht
Der 57BHM41-030A-27G ist ein 57 mm (NEMA 23) Hybridschrittmotor mit 4 Phasen und 41 mm Gehäuselänge. Er liefert eine Haltemoment von 0,373 N·m (3,8 kg·cm) und hat einen Nennstrom von 0,3 A pro Phase. Entwickelt für präzise Bewegungssteuerung in industriellen Anwendungen. Empfohlener Treiber: CW215.

Hauptmerkmale

• 4 Phasen, Schrittwinkel 0,9° — Haltemoment 3,8 kg·cm (0,373 N·m)
• Nennstrom 0,3 A/Phase — Baugröße 57 mm (NEMA 23)
• Kompaktes Gehäuse 41 mm — Wellen-Ø 6,36 mm

Übersichtskarten

• Phasen: 4
• Schrittwinkel: 0,9°
• Haltemoment: 0,373 N.m
• Strom/Phase: 0,3 A
• Wellendurchmesser: 6,36 mm
• Anzahl Führungsdrähte: 6

Elektrische Daten
Schrittwinkel: 0,9° ± 5%
Haltemoment: 0,373 N·m (3,8 kg·cm)
Nennstrom: 0,3 A/Phase
Anzahl der Phasen: 4
Anzahl der Leitungen: 6
Wellendurchmesser: 6,36 mm
Rahmengröße: 57 mm (NEMA 23)
Gehäuselänge: 41 mm
Gewicht: 0,42 kg
Empfohlener Treiber: CW215

Mechanik & Leistung
Enthält technische Zeichnung und Drehmoment‑Drehzahl‑Kennlinie der 57BH‑Serie. Gehäuselänge 41 mm mit Welle Ø 6,36 mm; Gewicht ca. 0,42 kg. Geeignet für kompakte Baugruppen mit präzisen Positionieranforderungen.

Technische Spezifikationen

• Modell: 57BHM41
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 41 mm
• Anzahl der Phasen: 4
• Schrittwinkel: 0,9° ± 5%
• Haltemoment: 0,373 N·m (3,8 kg·cm)
• Nennstrom: 0,3 A/Phase
• Wellendurchmesser: 6,36 mm
• Anzahl Leitungen: 6
• Gewicht: 0,42 kg
• Empfohlener Treiber: CW215
