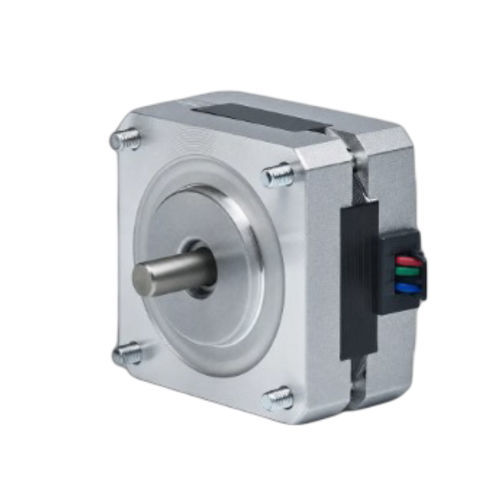

2-Phasen-Schritt-Motor 39BH20W-040B-24

Hybrid-Schrittkompaktkleinformatig

Produktübersicht
Der 39BH20W-040B-24 ist ein 39 mm (NEMA 15) Hybridschrittmotor mit 2 Phasen und liefert 0,064 N·m (0,65 kg·cm) Haltemoment bei einer kompakten Gehäuselänge von 20 mm. Nennstrom 0,4 A/Phase; geeignet für präzise Bewegungssteuerungen in beengten Industrieanwendungen. Empfohlener Treiber: CW215.

Wichtige Merkmale

• 2‑phasig, Schrittwinkel 1,8° — Haltemoment 0,65 kg·cm (0,0638 N·m)
• Nennstrom 0,4 A/Phase — Rahmen 39 mm (NEMA 15)
• Kompakte Gehäuselänge 20 mm mit Welle Ø5 mm für enge Einbausituationen

Kurzdaten

• Phase: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,0638 N·m
• Strom/Phase: 0,4 A
• Wellendurchmesser: 5 mm
• Anzahl der Anschlüsse: 4

Elektrische Daten (Tabelle)
Schrittwinkel: 1,8° ± 5%
Haltemoment: 0,064 N·m (0,65 kg·cm)
Nennstrom: 0,4 A/Phase
Anzahl der Phasen: 2
Anzahl der Anschlüsse: 4
Wellendurchmesser: 5 mm
Rahmengröße: 39 mm (NEMA 15)
Gehäuselänge: 20 mm
Gewicht: 0,23 kg
Empfohlener Treiber: CW215

Mechanik & Leistung
Mechanische Zeichnung und Drehmoment-Drehzahl-Kurve der Serie 39BH (39 mm / NEMA 15) werden bereitgestellt, um Montage, Integration und Performance-Bewertung zu unterstützen.

Technische Daten

• Modell / Serie: 39BH20 (Beispiel: 39BH20W-040B-24)
• Rahmengröße: 39 mm (NEMA 15)
• Gehäuselänge: 20 mm
• Phase: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,0638 N·m (0,064 N·m, 0,65 kg·cm)
• Nennstrom: 0,4 A pro Phase
• Anzahl der Anschlüsse: 4
• Wellendurchmesser: 5 mm
• Gewicht: 0,23 kg
• Empfohlener Treiber: CW215
