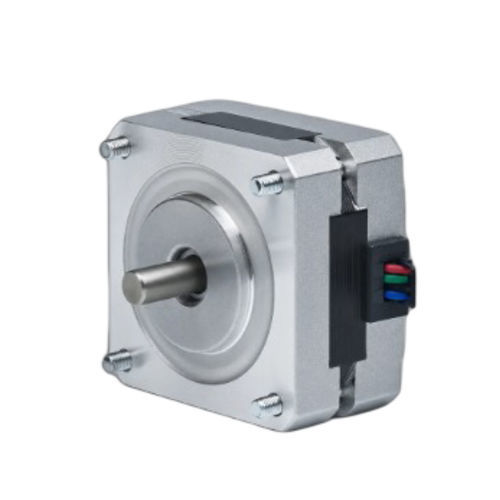

2-Phasen-Schritt-Motor 39BH44-031A-24Hybrid-SchrittNEMA 15
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Hybrid-Schritt, 2-Phasen-Schritt
- Konfiguration
- NEMA 15
- Intensität
0,3 A
- Drehmoment
0,275 Nm
(0,20283 ft.lb)- Durchmesser
5 mm
(0,2 in)
Beschreibung
Produktübersicht
Der 39BH44-031A-24 ist ein hybrider 2-Phasen-Schrittmotor mit 39 mm (NEMA 15) Rahmen, der ein Haltemoment von 0,275 N·m (2,8 kg·cm) bei einer Gehäuselänge von 44 mm liefert. Nennstrom 0,3 A/Phase und Wellen-Ø 5 mm; geeignet für kompakte Präzisionsantriebe. Empfohlener Treiber: CW215.
Wesentliche Merkmale
Elektrische Daten
Schrittwinkel — 1,8° ± 5%
Haltemoment — 0,275 N·m (2,8 kg·cm)
Nennstrom — 0,3 A/Phase
Anzahl der Phasen — 2
Anzahl der Leiter — 4 (4-adrig)
Wellendurchmesser — 5 mm
Rahmengröße — 39 mm (NEMA 15)
Gehäuselänge — 44 mm
Gewicht — 0,5 kg
Empfohlener Treiber — CW215
Mechanische Zeichnung
Mechanische Zeichnung verfügbar für die 39BH-Serie (39 mm / NEMA 15).
Drehmoment-Drehzahl-Kurve
Drehmoment-Drehzahl-Kennlinie verfügbar für die 39BH-Serie.
Technische Daten
Der 39BH44-031A-24 ist ein hybrider 2-Phasen-Schrittmotor mit 39 mm (NEMA 15) Rahmen, der ein Haltemoment von 0,275 N·m (2,8 kg·cm) bei einer Gehäuselänge von 44 mm liefert. Nennstrom 0,3 A/Phase und Wellen-Ø 5 mm; geeignet für kompakte Präzisionsantriebe. Empfohlener Treiber: CW215.
Wesentliche Merkmale
- 2-Phasen, Schrittwinkel 1,8°
- Haltemoment: 0,275 N·m (2,8 kg·cm)
- Nennstrom: 0,3 A/Phase; Rahmen 39 mm (NEMA 15)
- Gehäuselänge 44 mm; Wellendurchmesser 5 mm; 4 Leitungen
Elektrische Daten
Schrittwinkel — 1,8° ± 5%
Haltemoment — 0,275 N·m (2,8 kg·cm)
Nennstrom — 0,3 A/Phase
Anzahl der Phasen — 2
Anzahl der Leiter — 4 (4-adrig)
Wellendurchmesser — 5 mm
Rahmengröße — 39 mm (NEMA 15)
Gehäuselänge — 44 mm
Gewicht — 0,5 kg
Empfohlener Treiber — CW215
Mechanische Zeichnung
Mechanische Zeichnung verfügbar für die 39BH-Serie (39 mm / NEMA 15).
Drehmoment-Drehzahl-Kurve
Drehmoment-Drehzahl-Kennlinie verfügbar für die 39BH-Serie.
Technische Daten
- Modellnummer: 39BH44-031A-24
- Serie: 39BH Series
- Rahmengröße: 39 mm (NEMA 15)
- Gehäuselänge: 44 mm
- Phasen: 2
- Schrittwinkel: 1,8° ± 5%
- Haltemoment: 0,275 N·m (2,8 kg·cm)
- Nennstrom: 0,3 A/Phase
- Leitungen: 4
- Wellendurchmesser: 5 mm
- Gewicht: 0,5 kg
- Empfohlener Treiber: CW215
