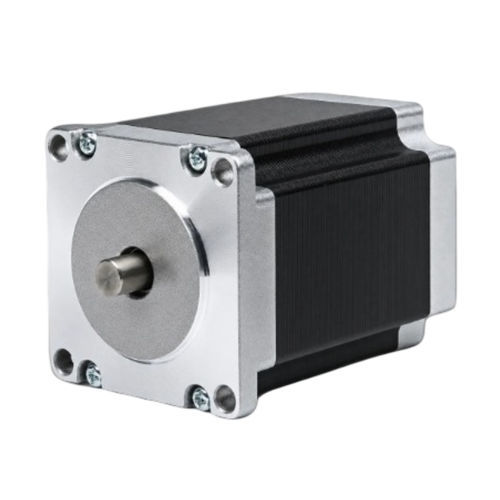

2-Phasen-Schritt-Motor 57BHH76-300C-21G

Hybrid-SchrittNEMA 23für Robotik

Überblick
Der 57BHH76-300C-21G ist ein 57 mm (NEMA 23) Hybrid-Schrittmotor mit 2 Phasen, der ein Haltemoment von 1,825 N·m (18,6 kg·cm) in einem Gehäuse von 76 mm liefert. Nennstrom 3 A/Phase; ausgelegt für präzise Bewegungssteuerungsanwendungen wie CNC-Maschinen, Robotik und automatisierte Montagesysteme. Empfohlener Treiber: CW542.

Wesentliche Merkmale

• 2-Phasen, Schrittwinkel 1,8° — Haltemoment 1,825 N·m (18,6 kg·cm)
• Nennstrom: 3 A/Phase — Rahmen 57 mm (NEMA 23)
• Gehäuselänge 76 mm, Wellen-Ø 6,35 mm, 4‑Leiter Anschluss

Elektrische Daten
Schrittwinkel: 1,8° ±5%
Haltemoment: 1,825 N·m (18,6 kg·cm)
Nennstrom: 3 A/Phase
Anzahl der Phasen: 2
Anzahl der Leiter: 4
Wellendurchmesser: 6,35 mm
Rahmengröße: 57 mm (NEMA 23)
Gehäuselänge: 76 mm
Gewicht: 1,1 kg
Empfohlener Treiber: CW542

Mechanik und Leistungsdaten
Mechanische Zeichnung und Drehmoment‑Geschwindigkeits‑Kennlinie der Serie 57BH verfügbar. CAD‑Daten und Montageabmessungen auf Anfrage erhältlich.

Technische Daten

• Modell (Serie): 57BHH76-300C-21G
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 76 mm
• Schrittwinkel: 1,8° ±5%
• Anzahl der Phasen: 2
• Nennstrom: 3 A/Phase
• Haltemoment: 1,825 N·m (18,6 kg·cm)
• Anzahl der Leiter: 4
• Wellendurchmesser: 6,35 mm
• Gewicht: 1,1 kg
• Empfohlener Treiber: CW542
