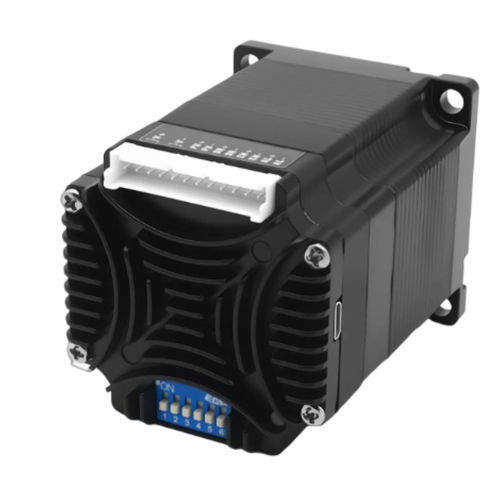

Schrittmotor 57BH75PS12IC24 V60 Vmit integriertem Drehgeber und integrierter Steuerung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Schritt
- Spannung
- 24 V, 60 V
- Konfiguration
- mit integriertem Drehgeber und integrierter Steuerung, NEMA 23
- Anwendung
- mit integriertem Encoder
- Weitere Eigenschaften
- mit integriertem Encoder, servogesteuert
- Intensität
Max: 4 A
Min: 0,2 A
- Drehmoment
Max: 1,2 Nm
(0,885075 ft.lb)Min: 0 Nm
(0 ft.lb)- Rotationsgeschwindigkeit
Max: 3.000 rpm
(18.849,5559 rad.min-1)Min: 0,01 rpm
(0,0628 rad.min-1)- Durchmesser
8 mm
(0,31 in)- Betriebstemperatur
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Beschreibung
Produktübersicht
Das Modell 57BH75PS12IC ist ein impulsgesteuertes integriertes 57 mm Schritt-Servo mit bis zu 1,2 N·m Ausgangsdrehmoment. Motor, Treiber und Encoder sind in einem kompakten NEMA-23-Gehäuse kombiniert, um die Installation an Transfer-, Verpackungs- und allgemeinen Automationsachsen mit TTL-Impuls-/Richtungssteuerung zu vereinfachen.
Wichtige Merkpunkte
Zusammenfassung
Rahmengröße: 57 mm
Gehäuselänge: 75 mm
Max. Ausgangsdrehmoment: 1,2 N·m
Eingangsspannung: 24–60 VDC
Kommunikation: TTL-Impuls / Richtungssteuerung
Encoder-Feedback: 4096 Linien (16.384 Counts)
Integrierte Servo-Übersicht
Elektrik, Feedback & Konfiguration
Mechanische Zeichnung
Mechanische Zeichnung und Maßblatt werden als Referenz bereitgestellt. Wellendurchmesser 8 mm; L Größe 55 mm; integrierte Gehäuselänge 75 mm.
Technische Daten
Das Modell 57BH75PS12IC ist ein impulsgesteuertes integriertes 57 mm Schritt-Servo mit bis zu 1,2 N·m Ausgangsdrehmoment. Motor, Treiber und Encoder sind in einem kompakten NEMA-23-Gehäuse kombiniert, um die Installation an Transfer-, Verpackungs- und allgemeinen Automationsachsen mit TTL-Impuls-/Richtungssteuerung zu vereinfachen.
Wichtige Merkpunkte
- TTL-Impuls / Richtungssteuerung
- Eingangsspannung 24–60 VDC; max. Ausgangsdrehmoment 1,2 N·m
- Encoder-Feedback 4096 Linien (16.384 Counts)
- 16 DIP-Schalter Microstep-Einstellungen plus Software-Anpassung
- Drehzahlbereich 0,01–3000 rpm
Zusammenfassung
Rahmengröße: 57 mm
Gehäuselänge: 75 mm
Max. Ausgangsdrehmoment: 1,2 N·m
Eingangsspannung: 24–60 VDC
Kommunikation: TTL-Impuls / Richtungssteuerung
Encoder-Feedback: 4096 Linien (16.384 Counts)
Integrierte Servo-Übersicht
- Modellnr.: 57BH75PS12IC
- Rahmengröße: 57 mm (NEMA 23)
- Integrierte Gehäuselänge: 75 mm
- L Größe: 55 mm
- Wellendurchmesser: 8 mm
- Eingangsspannungsbereich: 24–60 VDC
- Maximales Ausgangsdrehmoment: 1,2 N·m
- Kommunikation: TTL-Impuls / Richtungssteuerung
Elektrik, Feedback & Konfiguration
- Stromeinstellung: 0,2–3,2 A softwareseitig einstellbar; werkseitig abgestimmter Motor: 4,0 A
- Encoder-Feedback: 4096 Linien (16.384 Counts)
- Phasenwiderstand: 0,44 Ω ±20%
- Phaseninduktivität: 1,4 mH ±20%
- Rotorträgheit: ca. 280 g·cm²
- Gewicht: ca. 0,82 kg
- Drehzahlbereich: 0,01 rpm bis 3000 rpm
- Microstep-Einstellung: 16 DIP-Schalter; softwareseitig einstellbare positive Ganzzahl ≥ 200
- Filterfrequenz: Werkseinstellung 400 kHz; softwareseitig einstellbar
- Schutz: Überspannung, Unterspannung, Überstrom, Wicklungsunterbrechung und Positionsabweichung
- Nichtflüchtige Speicherung: Konfigurationsparameter in interner MCU-FLASH gespeichert
- Betriebstemperatur: 0°C bis +40°C
- Betriebsfeuchte: 20% RF bis 90% RF
- TTL-Serieneinstellungen: 115200 bps; 8 Datenbits; 1 Stoppbit; keine Parität
Mechanische Zeichnung
Mechanische Zeichnung und Maßblatt werden als Referenz bereitgestellt. Wellendurchmesser 8 mm; L Größe 55 mm; integrierte Gehäuselänge 75 mm.
Technische Daten
- Modellnr.: 57BH75PS12IC
- Rahmengröße: 57 mm (NEMA 23)
- Integrierte Gehäuselänge: 75 mm
- L Größe: 55 mm
- Wellendurchmesser: 8 mm
- Eingangsspannungsbereich: 24–60 VDC
- Maximales Ausgangsdrehmoment: 1,2 N·m
- Kommunikation: TTL-Impuls / Richtungssteuerung
- Encoder-Feedback: 4096 Linien (16.384 Counts)
- Stromeinstellung: 0,2–3,2 A softwareseitig einstellbar; werkseitig abgestimmter Motor: 4,0 A
- Phasenwiderstand: 0,44 Ω ±20%
- Phaseninduktivität: 1,4 mH ±20%
- Rotorträgheit: ca. 280 g·cm²
- Gewicht: ca. 0,82 kg
- Drehzahlbereich: 0,01 rpm bis 3000 rpm
- Microstep-Einstellung: 16 DIP-Schalter; softwareseitig einstellbare positive Ganzzahl ≥ 200
- Filterfrequenz: Werkseinstellung 400 kHz; softwareseitig einstellbar
- Schutz: Überspannung, Unterspannung, Überstrom, Wicklungsunterbrechung und Positionsabweichung
- Nichtflüchtige Speicherung: Konfigurationsparameter in interner MCU-FLASH gespeichert
- Betriebstemperatur: 0°C bis +40°C
- Betriebsfeuchte: 20% RF bis 90% RF
- TTL-Serieneinstellungen: 115200 bps; 8 Datenbits; 1 Stoppbit; keine Parität
