2-Phasen-Schritt-Motor 86BHH76-400B-25A
Hybrid-SchrittNEMA 34für Robotik

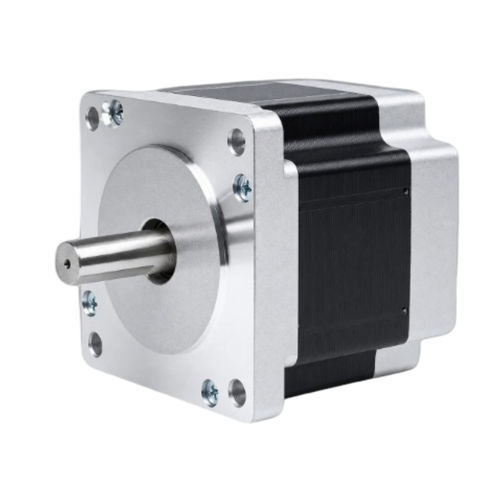

2-Phasen-Schritt-Motor - 86BHH76-400B-25A - NEOTON MOTOR - Hybrid-Schritt / NEMA 34 / für Robotik

2-Phasen-Schritt-Motor - 86BHH76-400B-25A - NEOTON MOTOR - Hybrid-Schritt / NEMA 34 / für Robotik

Zu meinen Favoriten hinzufügen

Zum Produktvergleich hinzufügen

Mehr Informationen auf der Website von NEOTON MOTOR

Eigenschaften

Typ: Hybrid-Schritt, 2-Phasen-Schritt
Konfiguration: NEMA 34
Anwendung: für Robotik, für Werkzeugmaschinen
Intensität: 4 A
Drehmoment: 2,06 Nm
(1,519378 ft.lb)
Durchmesser: 14 mm
(0,55 in)

Beschreibung

Produktübersicht
Der 86BHH76 ist ein Hybrid-Schrittmotor NEMA 34 (Rahmen 86 mm, Gehäuse 76 mm) mit 2,06 N·m (21 kg·cm) Haltemoment bei 4,0 A. Mit 14 mm Welle und 2-Phasen/4-Leiter-Ausführung eignet er sich für CNC-Maschinen, Laserschneider und robotische Achsen, die ein Gleichgewicht zwischen Drehmoment und Drehzahl benötigen.

Wesentliche Merkmale

Haltemoment: 2,06 N·m (21 kg·cm)
86 mm (NEMA 34) Rahmen, Gehäuselänge 76 mm
Wellen-Ø: 14 mm
Elektrisches Design: 2 Phasen, 4 Leiter
Empfohlener Treiber: CWD860H

Elektrische Daten
Schrittwinkel: 1,8° ± 5%
Nennstrom: 4,0 A/Phase
Anzahl der Phasen: 2
Anzahl der Leiter: 4
Haltemoment: 2,06 N·m (21 kg·cm)
Rahmengröße: 86 mm (NEMA 34)
Gehäuselänge: 76 mm
Gewicht: 2,2 kg

Mechanische Zeichnung
Mechanische Zeichnung für die 86BH-Serie (86 mm / NEMA 34) verfügbar, zeigt Befestigungs- und Wellenmaße.

Anwendungen

CNC-Fräsen und Router
Laserschneidsysteme
Industrieroboter und kollaborative Roboter
Positionierbühnen und automatische Zuführungen

Bestellinformationen

Modell: 86BHH76
Empfohlener Treiber: CWD860H
Gewicht: 2,2 kg
