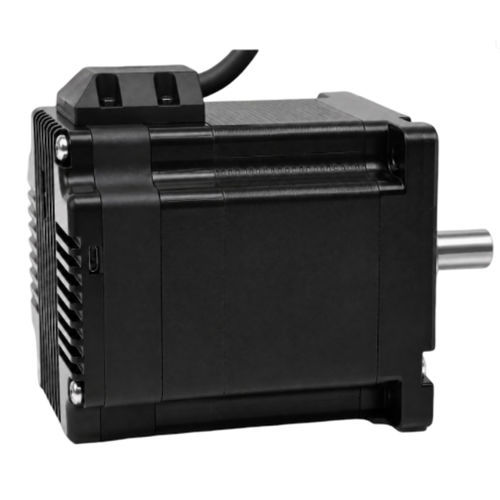

Schrittmotor 86BH142RS85IMNEMA 34mit integrierter SteuerungRS-485
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Schritt
- Konfiguration
- NEMA 34
- Weitere Eigenschaften
- RS-485, mit integriertem Encoder, mit integrierter Steuerung
- Intensität
Min: 0,2 A
Max: 3,2 A
- Drehmoment
8,2 Nm
(6,04801 ft.lb)- Durchmesser
14 mm
(0,55 in)- Betriebstemperatur
Min: 0 °C
(32 °F)Max: 40 °C
(104 °F)
Beschreibung
Produktübersicht
Der 86BH142RS85IM ist ein 86 mm integrierter Schrittmotor-Servo mit RS485-Kommunikation und batteriefreiem Multiturn-Encoder und einer maximalen Abtriebsdrehmoment von 8,2 N·m. Entwickelt für größere Automatisierungsachsen reduziert die integrierte Architektur externe Bewegungskomponenten und liefert gehaltene Positionsrückmeldung für Bewegungssteuerungen.
WICHTIGE MERKMALE
Schnellspezifikationen
Integrierter Servo im Überblick
Elektrik, Feedback & Konfiguration
Mechanische Zeichnung
Mechanische Zeichnung ist auf der Produktseite für Maßreferenz und Montagehinweise verfügbar; Zeichnung für Installation und Bohrbild beachten.
Technische Spezifikationen
Der 86BH142RS85IM ist ein 86 mm integrierter Schrittmotor-Servo mit RS485-Kommunikation und batteriefreiem Multiturn-Encoder und einer maximalen Abtriebsdrehmoment von 8,2 N·m. Entwickelt für größere Automatisierungsachsen reduziert die integrierte Architektur externe Bewegungskomponenten und liefert gehaltene Positionsrückmeldung für Bewegungssteuerungen.
WICHTIGE MERKMALE
- Max. Abtriebsdrehmoment: 8,2 N·m
- Eingangsspannungsbereich: 18–70 VAC
- Kommunikation: RS485
- Batteriefreies Multiturn-Feedback (1.599 Umdrehungen, fester Bereich −100 bis +1499)
- Encoder: 4096 Linien (16.384 Zählungen)
Schnellspezifikationen
- Modell: 86BH142RS85IM
- Frame-Größe: 86 mm (NEMA 34)
- Integrierte Baukörperlänge: 142,1 mm
- Max. Drehmoment: 8,2 N·m
- Eingangsspannung: 18–70 VAC
- Kommunikation: RS485
- Encoder: 4096 Linien (16.384 Zählungen)
- Wellen-Ø: 14 mm
- Gewicht: ca. 3,7 kg
Integrierter Servo im Überblick
- Modellnr.: 86BH142RS85IM
- Frame-Größe: 86 mm (NEMA 34)
- Integrierte Baukörperlänge: 142,1 mm (L: 117,6 mm)
- Wellen-Ø: 14 mm
- Eingangsspannungsbereich: 18–70 VAC
- Max. Abtriebsdrehmoment: 8,2 N·m
- Kommunikation: RS485
Elektrik, Feedback & Konfiguration
- Strom-Einstellung: 0,2–3,2 A software-einstellbar (werksseitig abgestimmter Motor: 6,0 A)
- Encoder-Feedback: 4096 Linien (16.384 Zählungen)
- Microstep-Einstellung: Host-konfigurierbar, positive Ganzzahl >200 (Werkseinstellung 4000)
- Adress-Einstellung: Werkseinstellung 1; per Host-Software anpassbar
- Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Wicklungsunterbrechung, Positionsabweichung
- Nichtflüchtige Speicherung: Parameter in interner MCU-FLASH
- Betriebsbedingungen: 0°C bis +40°C, 20% bis 90% r.F.
Mechanische Zeichnung
Mechanische Zeichnung ist auf der Produktseite für Maßreferenz und Montagehinweise verfügbar; Zeichnung für Installation und Bohrbild beachten.
Technische Spezifikationen
- Phasenwiderstand: 0,59 Ω ±20%
- Phaseninduktivität: 5,5 mH ±20%
- Rotorträgheit: ca. 3600 g·cm²
- Gewicht: ca. 3,7 kg
- Multiturn-Feedback: 1.599 Umdrehungen, batteriefrei (fester Bereich −100 bis +1499)
- Microstep-Default: 4000 (konfigurierbar)
- Adress-Default: 1 (einstellbar)
- Schutzfunktionen und Speicher: siehe oben
