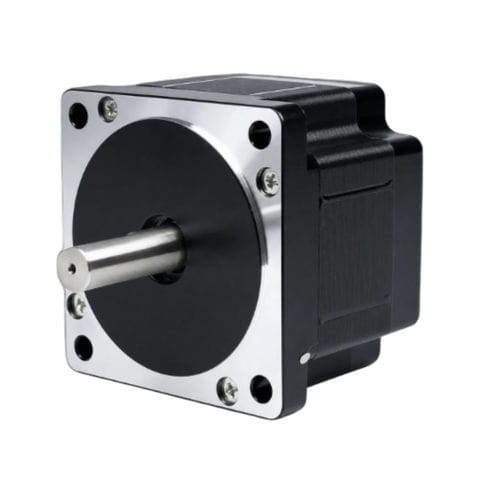

2-Phasen-Schritt-Motor 86BHM65-180

Hybrid-Schritt48 VNEMA 34

Produktübersicht
Der 86BHM65 ist ein Hybrid-Schrittmotor im NEMA 34 (86 mm) Format mit kompakter Bauhöhe von 65 mm und hoher Auflösung von 0,9° Schrittwinkel (400 Schritte/Umdrehung). Er liefert eine Haltemomente von 2,20 N·m (22,4 kg·cm) bei 1,8 A pro Phase und eignet sich für industrielle Anwendungen mit hoher Positionsgenauigkeit.

Wesentliche Merkmale

• Haltemoment: 2,20 N·m (22,4 kg·cm)
• Schrittwinkel: 0,9° (400 Schritte/U) für hohe Auflösung
• Gehäuse: 86 mm (NEMA 34), Bauhöhe: 65 mm
• 2-Phasen, 4-Leiter Anschluss
• Empfohlener Treiber: CWD860H

Elektrische Spezifikationen
Schrittwinkel — 0,9° ±5%
Haltemoment — 2,20 N·m (22,4 kg·cm)
Nennstrom — 1,8 A/Phase
Phasen — 2
Leiter — 4
Wellen-Ø — 8 mm
Rahmengröße — 86 mm (NEMA 34)
Baukörperlänge — 65 mm
Gewicht — 1,95 kg
Empfohlener Treiber — CWD860H

Mechanik & Leistung
Mechanische Zeichnung für die 86BH-Serie (86 mm / NEMA 34) verfügbar. Drehmoment-Geschwindigkeits-Kurven für verwandte 86er-Konfigurationen bereitgestellt; für variantenspezifische Daten die Datenblätter konsultieren.

Merkmale / Technische Daten

• Modell: 86BHM65
• Rahmengröße: 86 mm (NEMA 34)
• Baukörperlänge: 65 mm
• Schrittwinkel: 0,9° (400 Schritte/U)
• Haltemoment: 2,20 N·m (22,4 kg·cm)
• Nennstrom: 1,8 A/Phase
• Anzahl Phasen: 2
• Anzahl Leiter: 4
• Wellen-Ø: 8 mm
• Gewicht: 1,95 kg
• Empfohlener Treiber: CWD860H
• Typische Anwendungen: CNC-Fräsen, Laserschneider, Gravurmaschinen und andere Präzisionspositioniersysteme
