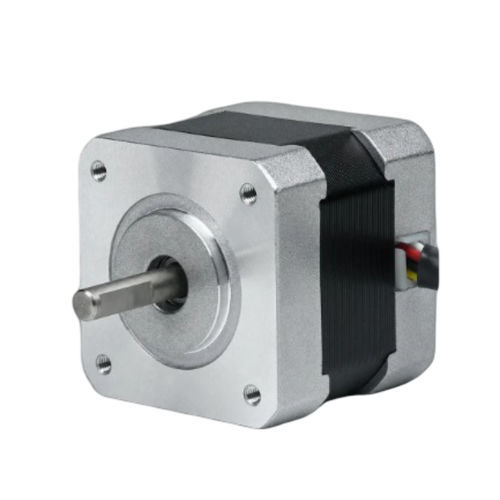

2-Phasen-Schritt-Motor 42BHM34-060-15

Hybrid-SchrittNEMA 17für Robotik

Produktübersicht
Der 42BHM34-060-15 ist ein 42 mm (NEMA 17) Hybridschrittmotor mit 2 Phasen, der ein Haltemoment von 0,255 N·m (2,6 kg·cm) in einem 34 mm Gehäuse liefert. Nennstrom 0,6 A/Phase, geeignet für präzise Bewegungssteuerung in der Industrieautomation, Robotik und Messtechnik. Empfohlener Treiber: CW215.

Wesentliche Merkmale

• 2 Phasen, Schrittwinkel 0,9° — Haltemoment 0,255 N·m (2,6 kg·cm)
• Nennstrom 0,6 A/Phase — Rahmen 42 mm (NEMA 17)
• Kompakte Gehäuselänge 34 mm mit Welle Ø 5 mm

Elektrische Daten (Tabelle)
Schrittwinkel: 0,9° ± 5%
Haltemoment: 0,255 N·m (2,6 kg·cm)
Nennstrom: 0,6 A/Phase
Anzahl der Phasen: 2
Anzahl der Anschlüsse: 4
Wellendurchmesser: 5 mm
Rahmengröße: 42 mm (NEMA 17)
Gehäuselänge: 34 mm
Gewicht: 0,28 kg
Empfohlener Treiber: CW215

Mechanik / Zeichnungen
Mechanische Zeichnung für die 42BH-Serie verfügbar. Drehmoment-Drehzahl-Kennlinie für die 42BH-Serie verfügbar.

Technische Daten

• Modellbezeichnung: 42BHM34-060-15
• Phasen: 2
• Schrittwinkel: 0,9° ± 5%
• Haltemoment: 0,255 N·m (2,6 kg·cm)
• Nennstrom: 0,6 A/Phase
• Anzahl der Anschlüsse: 4
• Wellendurchmesser: 5 mm
• Rahmengröße: 42 mm (NEMA 17)
• Gehäuselänge: 34 mm
• Gewicht: 0,28 kg
• Empfohlener Treiber: CW215
• Datasheet-Kennzeichen: 42BHM34-060-15
