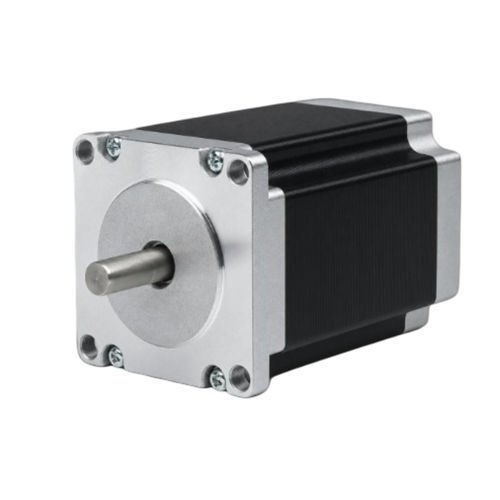

4-Phasen-Schritt-Motor 57BHM82-300-32E

Hybrid-SchrittNEMA 23für Robotik

Übersicht
Der 57BHM82-300-32E ist ein 57 mm (NEMA 23) Hybridschrittmotor mit 4 Phasen und einer Gehäuselänge von 82 mm. Er liefert eine Haltemoment von 1,648 N·m (16,8 kg·cm), ist mit 3 A pro Phase bemessen und hat einen Schrittwinkel von 0,9°. Geeignet für präzise Bewegungssteuerung in der Industrieautomation, CNC und Robotik. Empfohlener Treiber: CW542.

Wichtigste Merkmale

• 4-Phasen, 0,9° Schrittwinkel — Haltemoment 1,648 N·m (16,8 kg·cm)
• Nennstrom: 3 A/Phase — Rahmen 57 mm (NEMA 23)
• Gehäuselänge 82 mm, Wellen-Ø 8 mm, 6 Anschlüsse

Elektrische Daten

• Modell: 57BHM82-300-32E
• Schrittwinkel: 0,9° ± 5%
• Haltemoment: 1,648 N·m (16,8 kg·cm)
• Nennstrom: 3 A/Phase
• Anzahl der Phasen: 4
• Anzahl der Anschlüsse: 6
• Wellen-Ø: 8 mm
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 82 mm
• Gewicht: 1,2 kg
• Empfohlener Treiber: CW542

Mechanik & Leistung

• Gehäuselänge: 82 mm
• Wellen-Ø: 8 mm
• Rahmen: 57 mm (NEMA 23)
• Drehmoment-Drehzahl-Kennlinie verfügbar für die 57BH-Serie

Technische Daten

• Modellnummer: 57BHM82-300-32E
• Phasen: 4
• Schrittwinkel: 0,9° ± 5%
• Haltemoment: 1,648 N·m
• Nennstrom: 3 A/Phase
• Anzahl Anschlüsse: 6
• Wellen-Ø: 8 mm
• Gewicht: 1,2 kg
