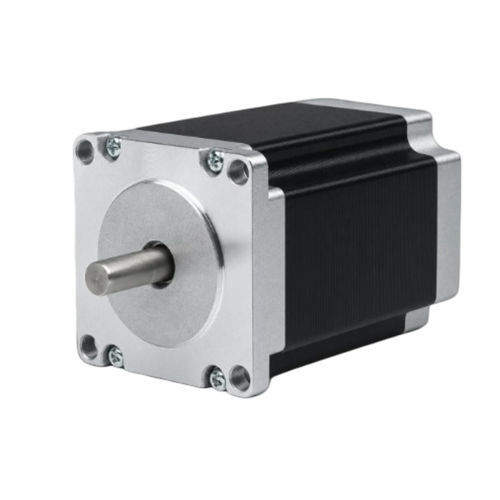

Hybrid-Schritt-Motor 57BHM110-300B-32

4-Phasen-SchrittNEMA 23Präzision

Produktübersicht
Der 57BHM110-300B-32 ist ein 57 mm (NEMA 23) Hybrid-Schrittmotor mit 4 Phasen, der ein Haltemoment von 2,551 N·m (26 kg·cm) bei einem Gehäuselänge von 110 mm liefert. Nennstrom: 3 A/Phase. Empfohlener Treiber: CW542. Welle 8 mm, 6 Leiter, Gehäuselänge 110 mm; Gewicht ca. 1,4 kg. Entwickelt für präzise Bewegungssteuerung, OEM-anpassbar ohne MOQ.

Wesentliche Merkmale

• 4 Phasen, Schrittwinkel 0,9° — Haltemoment 2,551 N·m (26 kg·cm)
• Nennstrom 3 A/Phase — Rahmen 57 mm (NEMA 23)
• Gehäuselänge 110 mm, Welle 8 mm, 6 Leiter

Elektrische Daten
Schrittwinkel — 0,9° ± 5%
Haltemoment — 2,551 N·m (26 kg·cm)
Nennstrom — 3 A/Phase
Anzahl der Phasen — 4
Anzahl der Leiter — 6
Wellendurchmesser — 8 mm
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 110 mm
Gewicht — ~1,4 kg
Empfohlener Treiber — CW542

Mechanik / Leistung
Mechanische Zeichnung und Drehmoment-Drehzahl-Kurve der 57BH-Serie sind als Produktressourcen verfügbar. Das Datenblatt enthält genaue Abmessungen und Leistungsdiagramme für die exakte Teilenummer.

Produktdatenblatt
Datenblatt-Referenz: 57BHM110-300B-32

Technische Daten

• Modell: 57BHM110-300B-32
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 110 mm
• Schrittwinkel: 0,9° ± 5%
• Phasen: 4
• Haltemoment: 2,551 N·m (26 kg·cm)
• Nennstrom: 3 A/Phase
• Leiter: 6
• Wellendurchmesser: 8 mm
• Empfohlener Treiber: CW542
• Gewicht: ~1,4 kg
