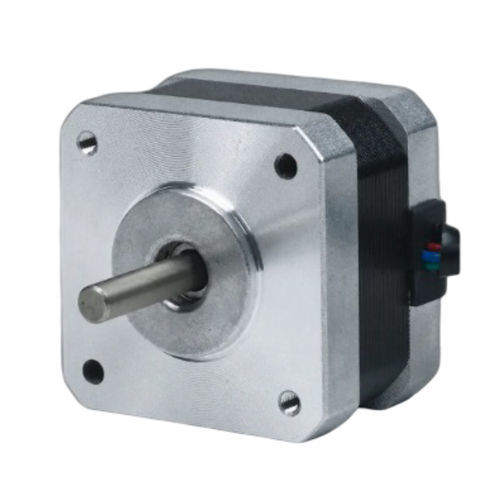

2-Phasen-Schritt-Motor 42BHH29-120A-20

Hybrid-SchrittZweiphasenNEMA 17

Produktübersicht
Der 42BHH29-120A-20 ist ein 42 mm (NEMA 17) Hybridschrittmotor mit 2 Phasen und einem Haltemoment von 0,206 N·m (2,1 kg·cm) in einem kompakten 29 mm Gehäuse. Nennstrom 1,2 A/Phase, geeignet für präzise Bewegungskontrollanwendungen mit kurzem Profil. Empfohlener Treiber: CW215.

Wesentliche Merkmale

• 2 Phasen, Schrittwinkel 1,8° — Haltemoment 0,206 N·m (2,1 kg·cm)
• Nennstrom 1,2 A/Phase — Rahmen 42 mm (NEMA 17)
• Gehäuselänge 29 mm — Wellendurchmesser 5 mm

Elektrische Daten
Schrittwinkel: 1,8° ± 5%
Haltemoment: 0,206 N·m (2,1 kg·cm)
Nennstrom: 1,2 A/Phase
Anzahl der Phasen: 2
Anzahl der Leitungen: 4
Wellendurchmesser: 5 mm
Rahmengröße: 42 mm (NEMA 17)
Gehäuselänge: 29 mm
Gewicht: 0,24 kg
Empfohlener Treiber: CW215

Mechanische Zeichnung
Mechanische Zeichnung verfügbar für die 42BH-Serie (42 mm / NEMA 17) mit Montagemaßen und Wellendetails.

Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Kennlinie verfügbar für die 42BH-Serie, die das Drehmoment in Abhängigkeit von der Drehzahl darstellt.

Technische Daten

• Modell: 42BHH29-120A-20
• Marke: NEOTON MOTOR
• Rahmengröße: 42 mm (NEMA 17)
• Phasen: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,206 N·m (2,1 kg·cm)
• Nennstrom: 1,2 A/Phase
• Anzahl der Leitungen: 4
• Wellendurchmesser: 5 mm
• Gehäuselänge: 29 mm
• Gewicht: 0,24 kg
• Empfohlener Treiber: CW215
