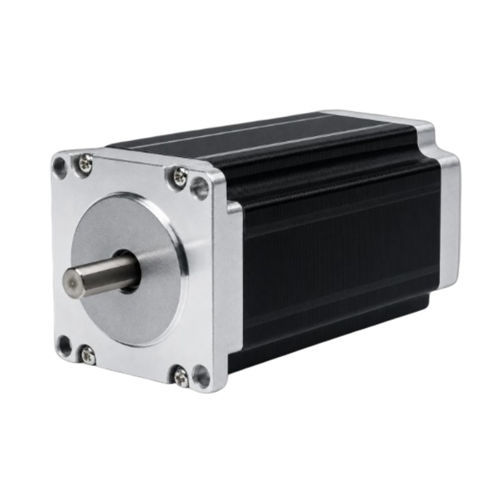

2-Phasen-Schritt-Motor 57BHH110-422A-30D

Hybrid-SchrittNEMA 23für Robotik

Produktübersicht
Der 57BHH110-422A-30D ist ein 57 mm (NEMA 23) 2-phasiger Hybrid-Schrittmotor mit 3,139 N·m (32 kg·cm) Haltemoment in einem 110 mm Gehäuse. Nennstrom 4,2 A/Phase. Geeignet für präzise Bewegungssteuerung in der Industrieautomatisierung, CNC- und Robotik-Anwendungen. Empfohlener Treiber: CWD556.

Wesentliche Merkmale

• 2 Phasen, Schrittwinkel 1,8° — Haltemoment 3,139 N·m (32 kg·cm)
• Nennstrom 4,2 A/Phase — Rahmen 57 mm (NEMA 23)
• Gehäuselänge 110 mm mit Wellendurchmesser 10 mm

Elektrische Daten
Schrittwinkel — 1,8° ± 5%
Haltemoment — 3,139 N·m (32 kg·cm)
Nennstrom — 4,2 A/Phase
Anzahl Phasen — 2
Anzahl Leitungen — 4
Wellendurchmesser — 10 mm
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 110 mm
Gewicht — 2,2 kg
Empfohlener Treiber — CWD556

Mechanische Zeichnung
Mechanische Zeichnung für die 57BH-Serie (57 mm / NEMA 23) verfügbar, zeigt Montageabmaße und Wellendetails zur Integration.

Drehmoment-Drehzahl-Kennlinie
Drehmoment-Drehzahl-Kennlinie für die 57BH-Serie verfügbar, um Drehmoment in Abhängigkeit von der Drehzahl zu bewerten.

Modell-/Spezifikationen

• Modell / Ersatzteilnummer: 57BHH110-422A-30D
• Handelsbezeichnung: 57BHH110
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 110 mm
• Schrittwinkel: 1,8° ± 5%
• Phasen: 2
• Nennstrom: 4,2 A/Phase
• Haltemoment: 3,139 N·m (32 kg·cm)
• Anzahl Leitungen: 4
• Wellendurchmesser: 10 mm
• Gewicht: 2,2 kg
• Empfohlener Treiber: CWD556
