2-Phasen-Schritt-Motor 42BHM39-100-22D

Hybrid-SchrittNEMA 17für medizinische Anwendungen

Produktübersicht

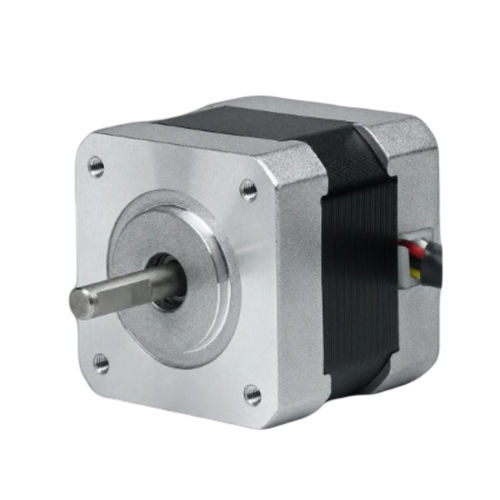

Der 42BHM39-100-22D ist ein 42 mm (NEMA 17) Hybridschrittmotor mit 2 Phasen und einem Haltemoment von 0,334 N·m (3,4 kg·cm) in einem kompakten 39 mm Gehäuse. Nennstrom 1 A/Phase, 4‑leiter Anschluss. Entwickelt für präzise Bewegungssteuerung und OEM‑Integration. Empfohlener Treiber: CW215. OEM‑Anpassungen möglich, keine Mindestmenge.

Wesentliche Merkmale

• 2 Phasen, Schrittwinkel 0,9° — Haltemoment 0,334 N·m (3,4 kg·cm)
• Nennstrom 1 A/Phase — Rahmen 42 mm (NEMA 17)
• Kompaktes Gehäuse 39 mm mit 5 mm Welle — geeignet für beengte Einbauten

Schnellübersicht

• Phasen: 2
• Schrittwinkel: 0,9° ± 5%
• Haltemoment: 0,334 N·m (3,4 kg·cm)
• Nennstrom: 1 A/Phase
• Anzahl der Leiter: 4
• Wellendurchmesser: 5 mm
• Gehäuselänge: 39 mm

Vollständige Spezifikationen (Elektrisch & Mechanisch)
Schrittwinkel — 0,9° ± 5%
Haltemoment — 0,334 N·m (3,4 kg·cm)
Nennstrom — 1 A/Phase
Anzahl Phasen — 2
Anzahl Leiter — 4
Wellendurchmesser — 5 mm
Rahmengröße — 42 mm (NEMA 17)
Gehäuselänge — 39 mm
Gewicht — 0,45 kg
Empfohlener Treiber — CW215

Mechanik & Leistung
Mechanische Zeichnungen und Drehmoment‑Drehzahl‑Kennlinien der Serie 42BH werden zur Unterstützung der Systemintegration und Regelung bereitgestellt. Die Abmessungen entsprechen der 39 mm Ausführung mit 5 mm Welle.

Anwendungen

• Präzisionspositionierung: 3D‑Drucker, Pick‑and‑Place‑Maschinen
• Industrielle Automatisierung: Cobots, Förderband‑Indexierung
• Kleine CNC‑Maschinen, medizintechnische Geräte und Laborausrüstung
