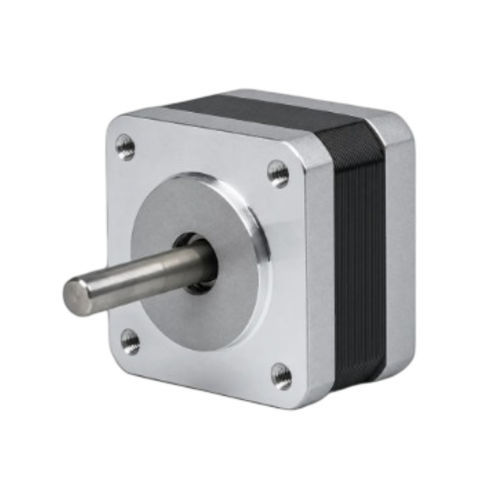

Schrittmotor 35BH20-020-16

Hybrid-Schritt2-Phasen-Schrittkompakt

Produktübersicht
Der 35BH20 (35BH Series) ist ein 35 mm (NEMA 14) Hybrid-Schrittmotor, 2‑phasig, mit Haltemoment 0,0245–0,025 N·m (0,25 kg·cm) und einer Gehäuselänge von 20 mm. Nennstrom 0,2 A/Phase, Wellen-Ø 5 mm. Empfohlener Treiber: CW215.

Wesentliche Merkmale

• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,0245–0,025 N·m (0,25 kg·cm)
• Nennstrom: 0,2 A / Phase
• Frame: 35 mm (NEMA 14), Gehäuselänge: 20 mm
• Wellendurchmesser: 5 mm
• Phasen / Leiter: 2 Phasen / 4 Leiter

Elektrische Daten
Schrittwinkel — 1,8° ± 5%
Haltemoment — 0,0245–0,025 N·m (0,25 kg·cm)
Nennstrom — 0,2 A / Phase
Anzahl Phasen — 2
Anzahl Leiter — 4
Wellendurchmesser — 5 mm
Gehäusegröße — 35 mm (NEMA 14)
Gehäuselänge — 20 mm
Gewicht — 0,12 kg
Empfohlener Treiber — CW215

Diagramme und Kennlinien
Mechanische Zeichnung verfügbar für die 35BH Serie (35 mm / NEMA 14).
Drehmoment‑Geschwindigkeits‑Kennlinie verfügbar für die 35BH Serie.

Eigenschaften / Technische Daten

• Modell: 35BH20
• Serie: 35BH Series
• Framegröße: 35 mm (NEMA 14)
• Gehäuselänge: 20 mm
• Phasen: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 0,0245–0,025 N·m (0,25 kg·cm)
• Nennstrom: 0,2 A / Phase
• Anzahl Leiter: 4
• Wellendurchmesser: 5 mm
• Gewicht: 0,12 kg
• Empfohlener Treiber: CW215
