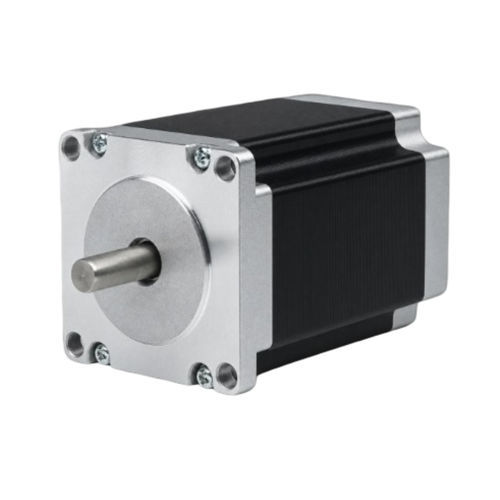

Hybrid-Schritt-Motor 57BHH94-430B-21

2-Phasen-SchrittNEMA 23Hochdrehmoment

Produktübersicht
Der 57BHH94-430B-21 ist ein 57 mm (NEMA 23) Hybrid-Schrittmotor mit 2 Phasen, der ein Haltemoment von 2,551 N·m (26 kg·cm) in einem 94 mm Gehäuse liefert. Bei einem Nennstrom von 4,2 A/Phase und einer Wellenstärke von 10 mm eignet er sich für präzise Bewegungssteuerungsanwendungen mit hoher Drehmomentdichte. Empfohlener Treiber: CWD556.

Wichtige Merkmale

• 2‑phasig, Schrittwinkel 1,8° — Haltemoment 26 kg·cm (2,551 N·m)
• Nennstrom 4,2 A/Phase — Baugröße 57 mm (NEMA 23)
• Gehäuselänge 94 mm, Wellendurchmesser 10 mm

Elektrische Daten
Schrittwinkel — 1,8° ± 5%
Haltemoment — 2,551 N·m (26 kg·cm)
Nennstrom — 4,2 A/Phase
Anzahl der Phasen — 2
Anzahl der Leitungen — 4
Wellendurchmesser — 10 mm
Baugröße — 57 mm (NEMA 23)
Gehäuselänge — 94 mm
Gewicht — 1,6 kg
Empfohlener Treiber — CWD556

Mechanische & Leistungsdiagramme
Mechanische Zeichnung (Serie 57BH) und Drehmoment‑/Geschwindigkeitskurve (Serie 57BH) werden als Referenzbilder für Montageabmessungen und Leistungseigenschaften bereitgestellt.

Datenblatt
Produktdatenblatt Referenz: 57BHH94-430B-21

Technische Daten

• Modell: 57BHH94-430B-21
• Serie: 57BH / 57BHH
• Phasen: 2
• Schrittwinkel: 1,8° ± 5%
• Haltemoment: 2,551 N·m (26 kg·cm)
• Nennstrom: 4,2 A/Phase
• Anzahl der Leitungen: 4
• Wellendurchmesser: 10 mm
• Gehäuselänge: 94 mm
• Baugröße: 57 mm (NEMA 23)
• Gewicht: 1,6 kg
• Empfohlener Treiber: CWD556
