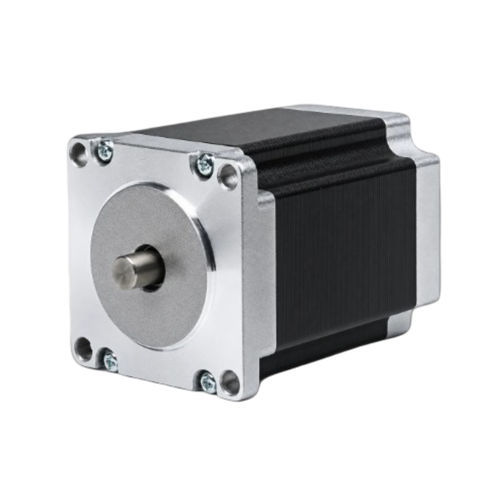

Hybrid-Schritt-Motor 57BHM76-060A-21BB

2-Phasen-SchrittNEMA 23Präzision

Produktübersicht
Der 57BHM76-060A-21BB ist ein 57 mm (NEMA 23) Hybrid-Schrittmotor mit 2 Phasen, der ein Haltemoment von 1,128 N·m (11,5 kg·cm) bei einem Gehäuse von 76 mm liefert. Mit Nennstrom 0,6 A/Phase und einem Schrittwinkel von 0,9° ist er für präzise Bewegungssteuerung in der Industrieautomation, CNC und Robotik ausgelegt. Empfohlener Treiber: CW215.

Wesentliche Merkmale

• 2-Phasen, Schrittwinkel 0,9° — Haltemoment 11,5 kg·cm (1,128 N·m)
• Nennstrom 0,6 A/Phase — Rahmenmaß 57 mm (NEMA 23)
• Gehäuselänge 76 mm, Wellen-Ø 6,35 mm, 4-Leiter-Ausführung

Schnellübersicht

• Phasen: 2
• Schrittwinkel: 0,9° ± 5%
• Haltemoment: 1,128 N·m
• Nennstrom: 0,6 A/Phase
• Wellen-Ø: 6,35 mm
• Anzahl Leiter: 4
• Gehäuselänge: 76 mm
• Rahmengröße: 57 mm (NEMA 23)

Elektrische Spezifikationen (Tabelle)
Schrittwinkel — 0,9° ± 5%
Haltemoment — 1,128 N·m (11,5 kg·cm)
Nennstrom — 0,6 A/Phase
Anzahl Phasen — 2
Anzahl Leiter — 4
Wellen-Ø — 6,35 mm
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 76 mm
Gewicht — 1,1 kg
Empfohlener Treiber — CW215

Technische Abbildungen
Mechanische Zeichnung und Drehmoment-Drehzahl-Kennlinie der Serie 57BH sind in den Produktdetails verfügbar, um Integration und Leistungsprüfung zu unterstützen.

Technische Merkmale / Spezifikationen

• Modell: 57BHM76 (Beispielvariante: 57BHM76-060A-21BB)
• Hersteller / Marke: NEOTON MOTOR
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 76 mm
• Anzahl Phasen: 2
• Schrittwinkel: 0,9° ± 5%
• Nennstrom: 0,6 A/Phase
• Haltemoment: 1,128 N·m (11,5 kg·cm)
• Anzahl Leiter: 4
• Wellen-Ø: 6,35 mm
• Gewicht: 1,1 kg
• Empfohlener Treiber: CW215
