Schrittmotor 57BH83EC12IE

60 V24 Vmit integriertem Drehgeber und integrierter Steuerung

Übersicht

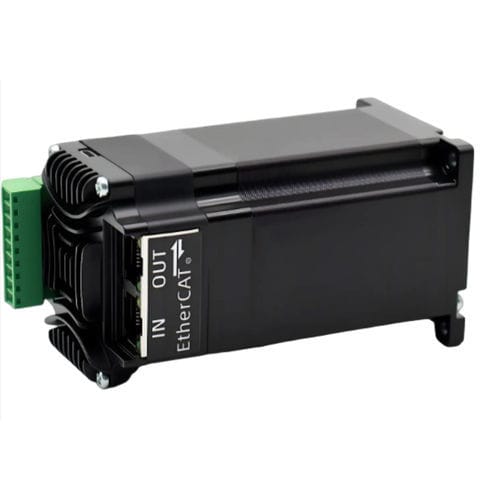

Der 57BH83EC12IE ist ein EtherCAT integriertes Schrittmotor-Servo mit 57 mm (NEMA 23) Rahmen und einer maximalen Abtriebsdrehmoment von 1,2 N·m. Motor, Antriebselektronik und Encoder-Feedback sind in einem kompakten Gehäuse integriert, um die Verdrahtung zu vereinfachen und externe Antriebshardware in Transfer-, Verpackungs- und Mehrachsen-Automatisierungssystemen zu reduzieren.

WICHTIGE MERKMALE

• 57 mm (NEMA 23) EtherCAT integriertes Schrittmotor-Servo
• Eingangsspannung: 24–60 V DC; max. Drehmoment: 1,2 N·m
• Encoder-Feedback: 4096 Linien (16.384 Counts)
• Werksabgestimmter Motorstrom: 4,0 A; softwareseitig einstellbarer Strom: 0,2–3,2 A
• Integrierte Architektur reduziert Schaltschrankplatz und externe Drives

Übersicht zum integrierten Servo

• Modell: 57BH83EC12IE
• Rahmengröße: 57 mm (NEMA 23)
• Integrierte Gehäuselänge: 82,9 mm
• L-Größe: 55,4 mm
• Wellen-Ø: 8 mm
• Eingangsspannungsbereich: 24–60 V DC
• Max. Abtriebsdrehmoment: 1,2 N·m
• Kommunikation: EtherCAT; TTL-Seriell

Elektrik, Feedback & Konfiguration

• Stromeinstellung: 0,2–3,2 A softwareseitig einstellbar; werksabgestimmter Motorstrom: 4,0 A
• Encoder-Feedback: 4096 Linien (16.384 Counts)
• Phasenwiderstand: 0,44 Ω ±20%
• Phaseninduktivität: 1,4 mH ±20%
• Rotorträgheit: ca. 280 g·cm²
• Gewicht: ca. 0,72 kg
• Microstep-Standard: 10.000 (Object Index 0x2001)
• Adressvergabe: Startadresse von der Quelle; automatische Zuordnung durch den Master
• TTL-Seriell: 115200 bps; 8 Datenbits; 1 Stoppbit; ohne Parität

Schutz & Speicherung

• Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Wicklungsunterbrechung, Positionsabweichung
• Nichtflüchtige Speicherung: Konfigurationsparameter in interner MCU-FLASH

Mechanische Zeichnung
Die detaillierte mechanische Zeichnung und das Maßblatt sind als Produktbilder und Download-Dateien auf der Produktseite verfügbar.

Anwendungen

• Hochgeschwindigkeits-Transfer- und Verpackungsmaschinen
• Mehrachsige Pick-and-Place- und Portal-Systeme
• Kompakte Robotik und bewegungsgesteuerte Werkzeuge

Betriebsumgebung

• Betriebstemperatur: 0 °C bis +40 °C
• Betriebsfeuchte: 20 % RF bis 90 % RF
